Analog Devices / Maxim Integrated TMC6140-LA 3相BLDC MOSFET栅极驱动器
Analog Devices Inc. TMC6140三相BLDC MOSFET栅极驱动器优化用于永磁同步电机 (PMSM) 和无刷直流 (BLDC) 电机。 TMC6140非常适合用于5V至24V范围内的应用 ，支持1W至1kW额定电机功率。该器件设计用于与单个外部电源轨配合使用。所有所需电源电压均根据电机电源内部生成。TMC6140通过开关稳压器（降压转换器）生成3.3V固定电源轨电压。 内部肖特基二极管为IO和外部微控制器产生足够的功率。该二极管可在高达100mA负载下工作。如果必须提供更多电流，则必须并联安装一个外部二极管。
ADI TMC6140-LA 3相MOSFET栅极驱动器采用紧凑型5.0mm x 6.0mm四方扁平无引线（QFN）封装。
特性
- 支持线圈电流高达100A的3相电机（外部MOSFET）
- 5V到30V DC电压范围
- 0.5A或1.0A栅极驱动器
- 3V 3开关稳压器（0.5A）带内部肖基特二极管（高达100mA）
- 电荷泵引脚设计可将降压转换器用于升压转换器
- 3个底部分流放大器
- 模拟可编程短路检测
- 2个低功率 模式，待机电流损耗为0.25mA
- 通过UART-TxD实现诊断输出
- 5.0mm x 6.0mm QFN36封装；0.5mm间距
应用
- 工业驱动器
- 电动工具
- 机器人
- 纺织机械
- 工厂自动化
- 实验室自动化
- 泵
- 风扇
- 电池供电装置
框图
典型应用电路

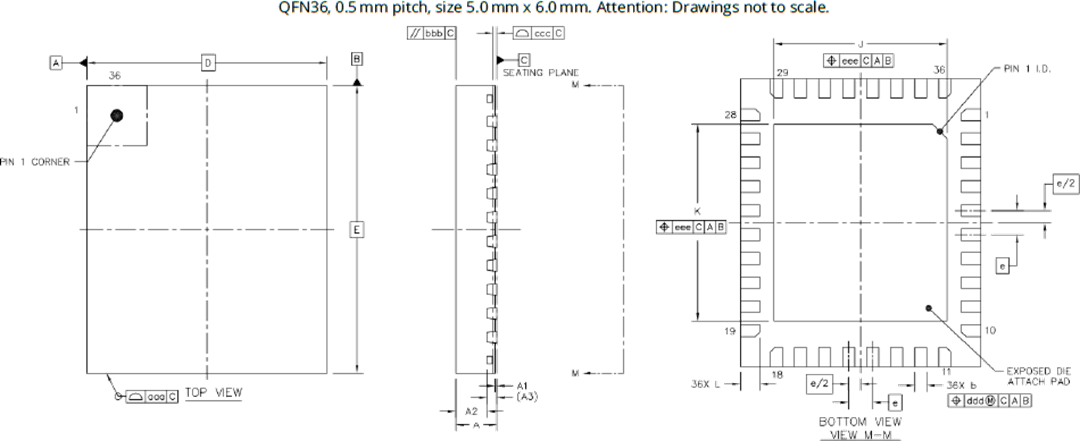

封装外形
