Analog Devices / Maxim Integrated TMC6200 3半桥式栅极驱动器
Analog Devices Inc.的TMC6200 3半桥栅极驱动器是用于PMSM伺服电机或BLDC电机的高功率栅极驱动器。TMC6200栅极驱动器使用六个外部 MOSFET和两个或三个感应电阻器，集成PMSM驱动系统的全高压部分，以实现为12V、24V或48V输出，包括具有可编程放大功能的在线电流检测放大器。
ADI TMC62003半桥栅极驱动器设计用于驱动从瓦到千瓦的各种电机。借助软件控制的驱动强度，可优化系统内电磁辐射 (EME)。该器件具有可编程安全特性，如短路检测和过温阈值，以及用于诊断的SPI接口，可实现稳健可靠的设计。
TMC6200仅需要最少数量的外部组件来构建具有完整保护和诊断功能的稳健驱动器。
特性
- 3相电机高达100A线圈电流（外部MOSFET）
- 8V到60V DC电压范围
- 栅极驱动器可编程0.5A/1A/1.5A
- 通过SPI接口进行全面保护和诊断
- 3个具有可编程增益的浮动感测放大器（5、10、20）
- 具有1Ω(LS)/1.3Ω（HS）安全延迟电阻的栅极关断驱动器
- SPI和独立运行
- 电荷泵可实现100%占空因数运行
- 可选BBM先断后合逻辑，用于单线控制
- 可编程短路和过载电流阈值和重试
- 带有3线或6线驱动器可编程控制接口
- 全面保护和诊断
- 紧凑尺寸的TQFP48封装
- 双引脚间距，可在高压下安全运行
应用
- PMSM FOC驱动器和BLDC电机
- 工业驱动器
- 工厂自动化
- 实验室自动化
- 机器人
- CNC机床
- 纺织机械
- 泵
- 监控摄像头
- 家居自动化
- 打印机

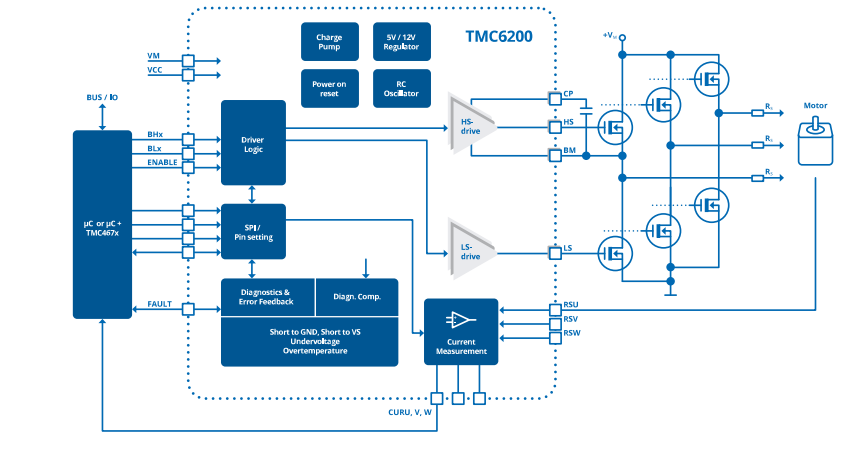

框图
