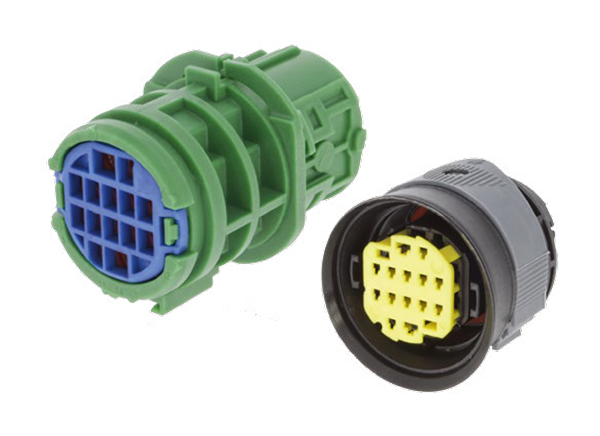

Aptiv Sicma面板直通密封和非密封连接器
Aptiv Sicma面板直通密封和非密封连接器非常适合用于车门到车身、驾驶舱到发动机或电池到逆变器 (HEV/EV) 解决方案。这些连接器尺寸紧凑，适合用于面板安装应用和穿墙电气链路。垫密封版本设有圆形通孔，方便使用，而非密封版本的公头端子则采用可伸缩保护网格，避免引脚弯曲。Aptiv Sicma面板直通密封和非密封连接器具有2或3G额定振动、各种腔数（通道）和腔配置，工作温度范围为-40°C至+125°C。
特性
- 一般特性
- 尺寸紧凑，适合用于面板安装应用和穿墙电气链路。
- 直通式隔板类型，安装在金属面板上
- 非常适合用于车门到车身、驾驶舱到发动机或电池到逆变器 (EV/HEV) 解决方案。
- 密封
- 圆形通孔，方便实施
- 垫密封
- 非密封
- 可伸缩保护网格为公头端子提供保护，避免引脚弯曲
应用
- 车门到车身连接
- 驾驶舱和发动机互连之间的防火墙
- EV和HEV中电池控制用隔板
规范
- 密封
- 腔数（通道数）：14、16、24、26*、33、34或50
- 0.64mm、1.5mm和2.8mm腔配置
- 2 G防振动能力
- 连接器插接力：<50N或<90N
- IP64/IP67密封保护
- 工作温度范围：-40°C至+125°C
- 非密封
- 腔数（通道数）：24、29或42
- 0.64mm、1.5mm和2.8mm腔配置
- 3 G防振动能力
- 连接器插接力：<60N
- 工作温度范围：-40 °C至+125 °C

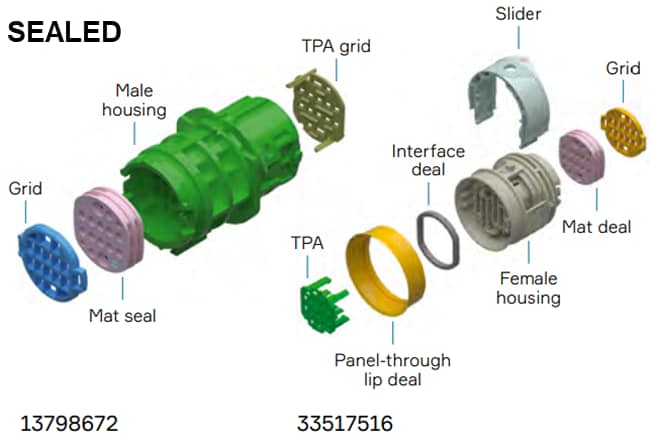

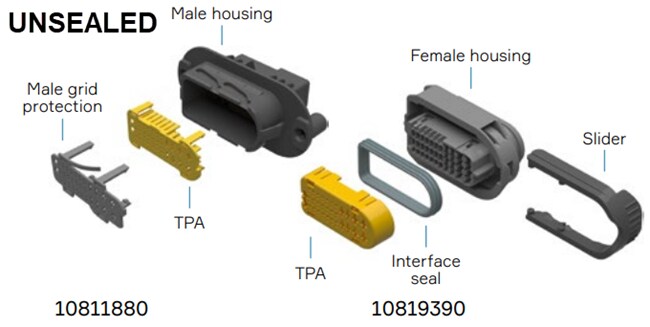

分解图
