BittWare IA-420f Agilex™ FPGA卡

BittWare IA-420f Agilex™ FPGA卡（带PCIe Gen4 x16）是一款基于Altera® Agilex的FPGA卡，设计用于为数据中心、网络和边缘计算工作负载提供下一代性能。IA-420f NIC尺寸卡采用Agilex芯片的平铺架构，配备QSFP-DD (1x 200 G)、DDR4 SDRAM、PCIe Gen4 x16和GPIO端口，可实现I/O和存储器的平衡。

特性

  • FPGA
    • Altera Agilex AGF014
    • 内核速度等级2
    • I/O速度等级2
  • 2Gb闪存，用于启动FPGA
  • 2组板载DDR4，每组高达8GB
  • x16 Gen4接口直接连接FPGA，连接到PCIe硬IP
  • QSFP-DD壳体
    • 前面板上的QSFP-DD壳体通过八个收发器直接连接到FPGA
    • 用户可编程低抖动时钟，支持10/25/40/100GbE
    • 抖动清除器，用于网络恢复时钟
  • 4个GPIO扩展连接器
  • 外部时钟：1个PPS和10MHz参考时钟前面板输入（可选）
  • USB访问BMC、USB-JTAG、USB-UART
  • 电气规格
    • 板载电源，来自PCIe插槽
    • 功率耗散取决于应用
    • 最大功耗：75W
  • 电路板管理控制器
    • 电压、电流和温度监控
    • 电源排序和复位
    • 现场升级
    • FPGA配置和控制
    • 时钟配置
    • 低带宽BMC-FPGA通信，带SPI链路
    • USB 2.0
    • PLDM支持
    • 电压覆盖
  • 单插槽被动式散热器
  • 工作温度范围：5°C至35°C
  • 薄型（半高半长）PCIe插槽卡
  • 167.7mm × 68.9mm
  • 符合RoHS指令
  • 通过CE、FCC和ICES认证

Compliances

           •  FCC (USA) 47CFR15.107 / 47CFR15.109
           •  CE (Europe) EN 55032:2015 + A11:2020 / EN 55035:2017 + A1:2021 / EN 61000-3-2:2019 + A1:2021 / EN 610003-3:2013 + A1:2019
           •  UKCA (United Kingdom) BS EN 55032:2015 + A11:2020 / BS EN 55035:2017 + A1:2021 / BS EN 61000-3-2:2019 + A1:2021 / BS EN 610003-3:2013 + A1:2019
           •  ICES (Canada) ICES-003 issue 7
           •  CE (Europe) EN IEC 62368-1:2020 + A11:2020
           •  UKCA (United Kingdom) BS EN IEC 62368-1:2020 + A11:2020
           •  CB scheme certificate No. DK-139414-UL
           •  RoHS compliant to the 2011/65/EU + 2015/863 directive

视频

框图

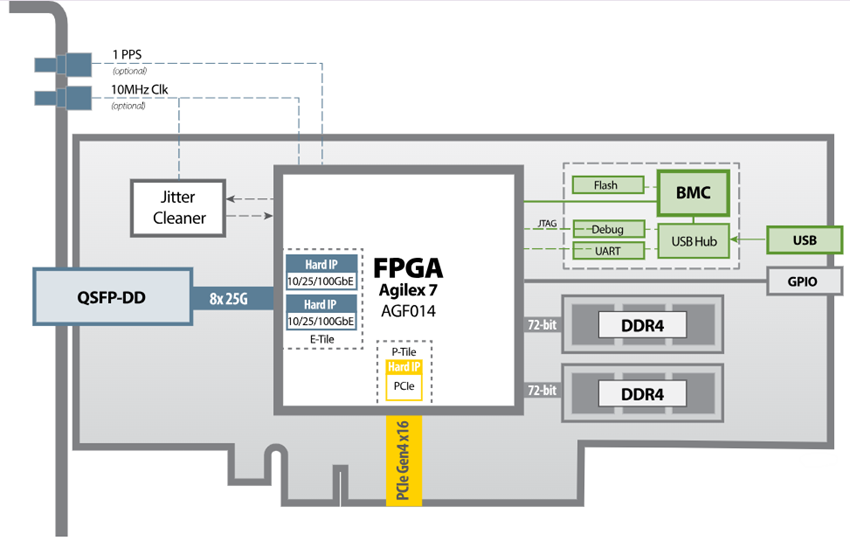

框图 - BittWare IA-420f Agilex™ FPGA卡
