BittWare XUP-VV4 FPGA加速器卡
BittWare XUP-VV4 FPGA加速器卡采用UltraScale+VU13P fpga，非常适用于高密度数据中心应用。Xilinx UltraScale+VU13P FPGA具有3.8M个逻辑元件，为设计人员提供了巨大的性能潜力；功率密度使热管理变得困难。XUP-VV4通过BittWare的Viper平台应对挑战，支持大型FPGA负载、高达512GB DDR4和4个100Gbps以太网。BittWare的Viper平台采用先进的计算机流仿真来驱动物理板设计，采用散热第一方法。这包括使用导热管、气流通道以及安排元件，以最大限度地提高服务器中有限的可用气流。
BittWare XUP-VV4 FPGA加速器卡默认采用空气冷却，但也可提供液体冷却。该器件采用Xilinx D2104无干扰性封装，支持热管直接接触裸片，而不是通过散热片盖。
特性
- 4x 100GbE（通过4 QSFP28）
- 空气或液体冷却
- VU13P FPGA：Xilinx提供380万LC FPGA
规范
- Fpga
- Virtex UltraScale+
- VU13P采用D2104封装
- 内核速度等级 – 2
- 板载闪存
- 闪存，用于启动FPGA
- 外部存储器
- 4个DIMM站点，每个均支持：
- 高达128GB DDR4 x72（带ECC）
- 高达576Mbits双QDR-II +x18（2个独立288Mbit组）
- 4个DIMM站点，每个均支持：
- 主机接口
- x16 Gen3接口直连FPGA
- USB端口
- Micro USB访问BMC和FPGA JTAG
- 公用事业
- 连接分线板，用于UART、1 PPS输入和10MHz时钟输入
- UltraPort SlimSAS
- 后沿上2个UltraPort SlimSAS，通过16个GTY收发器连接到FPGA
- 可支持额外x16或x8 PCIe接口（需要软IP内核和额外插槽）
- QSFP壳体
- 前面板上的4个QSFP28 (zQSFP) 屏蔽罩，通过16个收发器直接连接到FPGA
- 每个均支持100GbE、40GbE、4个25GbE或4个10GbE，并可组合为400GbE
- 电路板管理控制器
- 电压、电流、温度监控
- 电源排序和复位
- 现场升级
- FPGA配置和控制
- 时钟配置
- I2C总线访问
- USB 2.0
- 电压倍率
- 冷却
- 双宽度无源散热片 - 标准
- 双宽度液体冷却 - 可选
- 电气
- 板载电源，源自12V PCIe插槽和AUX连接器（8引脚）
- 功率耗散取决于具体应用
- 环境保护
- +5 °C 到 +35 °C 工作温度
- 外观尺寸
- 3/4-length标准高度PCIe双插槽板
- 10英寸x4.37英寸（254mmx111.15mm）
- 系统开发
- BittWorks II工具套件 – BittWare硬件用主机、命令和调试工具
- FPGA开发
- FPGA示例 - Vivado® 示例项目
- Xilinx工具 - 维瓦多设计套件
Compliances
• FCC (USA) 47CFR15.107 / 47CFR15.109
• CE (Europe) EN 55032:2015/A11:2020 / EN55024:2010 / EN 55035:2017 / EN 61000-3-2:2014 / EN 610003-3:2013
• UKCA (United Kingdom) BS EN 55032:2012/AC:2013 / BS EN55024:2010 / BS EN 55035:2017 / BS EN 61000-3-2:2014 / BS EN 610003-3:2013
• ICES (Canada) ICES-003 issue 7
• Safety objectives referred to in Article 3 and set out in Annex I of DIRECTIVE 2014/35/EU have been fulfilled
• RoHS compliant to the 2011/65/EU + 2015/863 directive

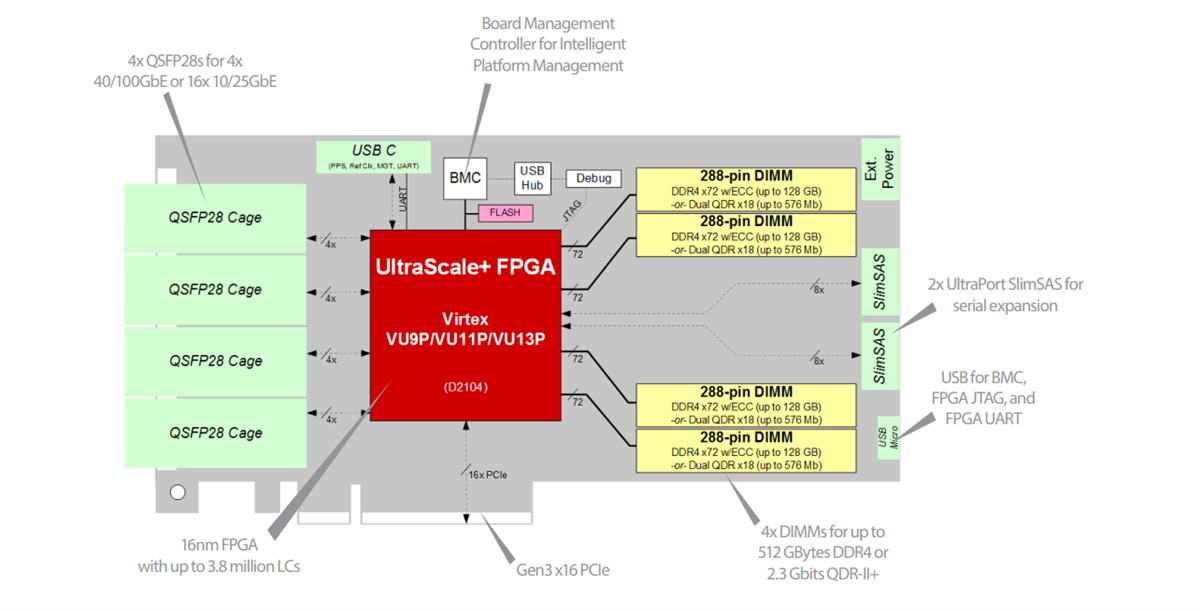

框图
发布日期: 2020-06-11
| 更新日期: 2025-10-15
