Bourns CCF1206多层共模滤波器
Bourns CCF1206多层共模滤波器通过复合共烧材料提供可靠性能。整体式构造实现紧凑的尺寸，提高空间效率，支持小型器件中的复杂电路设计。此系列Bourns多层共模滤波器的工作温度范围为-40°C至+85°C，阻抗范围为67Ω 至120Ω 。CCF1206非常适合高速差分信号传输线路，例如USB和LVDS，以及移动设备中的MIPI和MHL串行接口 。
特性
- 整体式构造，实现高可靠性
- 1.2mm x 1.0mm x 0.6mm紧凑型尺寸
- 阻抗范围：67 Ω至120 Ω
- 符合RoHS标准，不含卤素
应用
- 信号传输线路（USB和LVDS）
- 移动设备中的MIPI串行接口
规范
- ±25%容差
- 额定电压：10 V
- 耐受电压：25 V
- 最小绝缘电阻为200MΩ
- 最大直流电阻为0.50Ω至0.60Ω
- 300 mA 的最大额定电流
尺寸

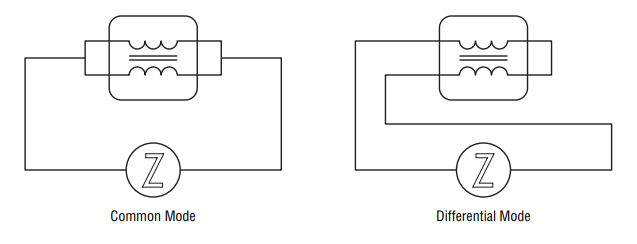

原理图
