Bourns SM453230-x1N7YP GbE片式LAN变压器

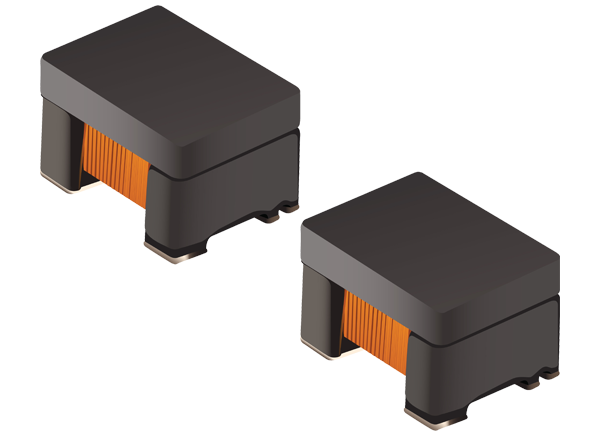

Bourns SM453230-x1N7YP GbE片式LAN变压器是分立式变压器/共模片式电感器，可灵活进行PCB布局。SM453230-x1N7YP小型变压器的尺寸为4.7mm x 3.3mm x 2.9mm，符合IEEE 802.3以太网和1G/2.5G/5G Base-T (SM453230-231N7YP) 或 10G Base-T (SM453230-121N7YP) 等标准。这些器件的工作温度范围为-40°C至+85°C，非常适合用于高速电信和网络设备。

特性

  • 符合IEEE 802.3以太网标准
  • 兼容
    • 10G Base-T，用于SM453230-121N7YP
    • 1G/2.5G/5G Base-T，用于SM453230-231N7YP
  • 支持PoE+
  • 分立式变压器和共模片式电感器，可实现灵活的PCB布局
  • 配对的共模片式电感器，可降低EMI
    • SRF2012-900YA，用于SM453230-121N7YP
    • SRF2012A-801Y，用于SM453230-231N7YP
  • 温度范围：-40°C至+85°C
  • 无卤，符合RoHS指令

规范

  • SM453230-121N7YP
    • 电感：120µH（100kHz、0.1V、0mA时）
    • 匝数比：±3%
    • 插入损耗：-2.0dB（1MHz至500MHz时典型值），- 3.0dB（最大值）
    • 电容：21pF（典型值）
    • POE+：700mA
    • 耐压：1500VAC，持续60s
  • SM453230-231N7YP
    • 电感
      • 230µH（100kHz、0.1V、0mA时）
      • 200µH（100kHz、0.1V、15mA时）
    • 匝数比：±3%
    • 插入损耗：-1.5dB（1MHz至250MHz时典型值），-2.3dB（最大值）
    • 电容：35pF（典型值）
    • POE+：700mA
    • 耐压：1500VAC，持续60s

数据手册

相关产品

SM453230-1x1N7Y片式LAN变压器

Bourns SM453230-1x1N7Y片式LAN变压器

分立式变压器/共模片式电感器，可灵活进行PCB布局。

Learn More关于Bourns SM453230-1x1N7Y片式LAN变压器 View Products与Bourns SM453230-1x1N7Y片式LAN变压器相关

电气原理图

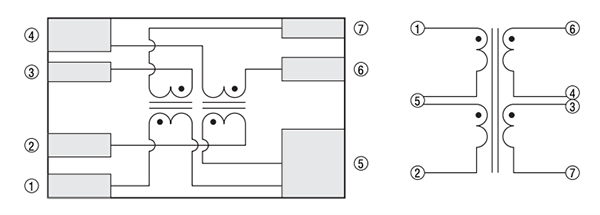

原理图 - Bourns SM453230-x1N7YP GbE片式LAN变压器

外形尺寸

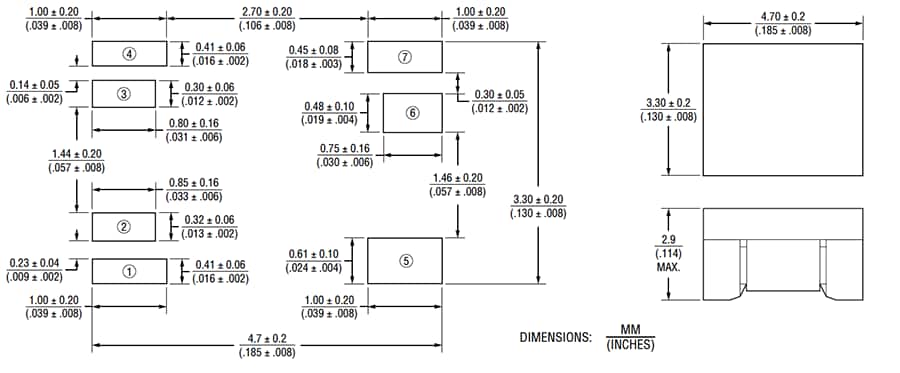

机械图纸 - Bourns SM453230-x1N7YP GbE片式LAN变压器
