Bourns SRN2012T半屏蔽功率电感器
Bourns SRN2012T半屏蔽功率电感器在电感器绕组周边采用磁性环氧树脂涂层结构。该设计增强了屏蔽，与非屏蔽电感器相比，其释放的磁场辐射强度较低。其他特性包括高电感、低DCR、高自谐振频率和高Q值。Bourns SRN2012T半屏蔽功率电感器采用小型2mmx1.2mmx1.2mm封装，工作温度范围为-40°C至+125°C。理想应用包括射频信号处理、谐振电路，以及音频耳机、电缆调制解调器、机顶盒、硬盘驱动器、平板电脑和移动电子设备的解耦及噪声滤波器。
特性
- 半屏蔽式结构
- 微型尺寸
- 高Q值
- 高自谐振频率
- 低直流电阻 (DCR)
- 铁氧体磁芯
- 端子镀锡
- 漆包铜线
- 磁性环氧树脂涂层
- 符合RoHS指令，不含卤素
应用
- 射频信号处理
- 谐振电路
- 去耦和噪声滤波器，用于音频耳机
- 电缆调制解调器
- 机顶盒
- 硬盘驱动器
- 平板电脑
- 移动电子设备
规范
- 尺寸：2mmx1.2mmx1.2mm
- 电感范围：1µH至22µH
- Q值：13至15
- 自谐振频率：20MHz至208MHz
- 额定电流：340mA至1300mA
- 额定电流：240mA至1100mA
- 工作温度范围：-40°C至+125°C
视频

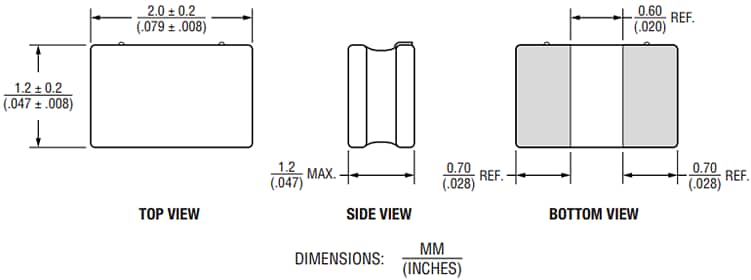

外形尺寸
