CleO显示器扩展卡100% 兼容Arduino UNO

查看CleO详情

Bridgetek CleO触控显示器扩展卡是适用于Arduino的智能TFT显示器解决方案。这些扩展卡容易设定，并可用于构建人机界面(HMI)。这些显示器扩展卡的性能比传统Arduino显示器扩展卡更优异。CleO包含HVGA分辨率、3.5英寸320x480像素TFT LCD面板显示器，具备电阻式触控和PWM音频输出功能。PWM音频输出内置喇叭放大器，音质更出色。

这些扩展卡分为CleO35和CleO50两种模块类型，分别搭载3.5英寸和5英寸智能TFT显示器。这些模块支持纵向与横向模式，无需具备复杂的图形程序设计或数学方面的知识，也可轻松编程，提供具有专业风格的HMI/GUI，且CleO扩展卡完全兼容于Arduino UNO。

Bridgetek FT81x高分辨率嵌入式视频引擎 (EVE) 显卡控制器负责执行HMI运作，其中一个拥有3.1 DMIP性能的Bridgetek FT90x 32位RISC微控制器则负责所有其他处理作业。CleO可提供极为流畅的动画内容，即使使用60fps也很流畅，亦具备反锯齿图形功能，可呈现更细致的图形，避免图像出现锯齿状边缘。

CleO结合Bridgetek NerO电路板时，可提供更强大的优化解决方案。 NerO是开放原始码硬件，可简易替换Arduino UNO，并且完全兼容于Arduino 扩展卡及Arduino IDE。

产品特色

内置高级Bridgetek FT81x嵌入式视频引擎 (EVE)，具有显示、触控与音频功能
具备高速性能 (310DMIPS) 的集成式FT90x 32位RISC微控制器 (MCU)
提供完整的反锯齿图形功能，影像画质更为出色
最高每秒60帧的流畅动画

支持纵向与横向模式
内置PWM 音频与喇叭放大器
文件系统支持最多8个同步文档操作
容易使用的电阻式触控功能
可直接在 micro-SD/e-Flash 和图形子系统之间高速传送文档，不占用Arduino UNO资源
随附面板安装外框
通过了FCC/CE认证

CleO35

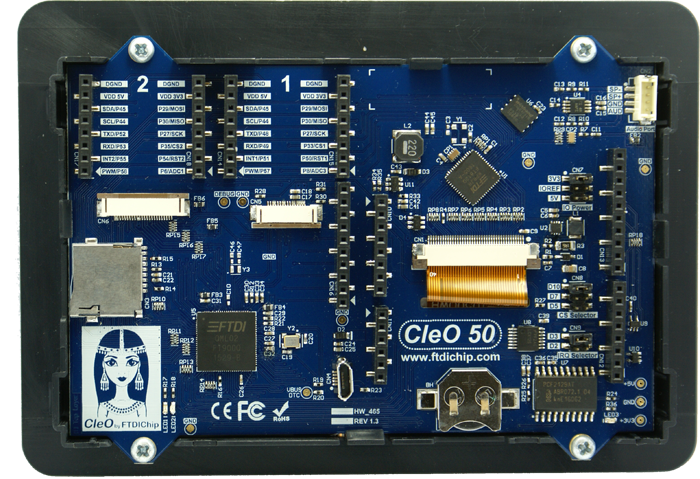

CleO50

Bridgetek FT90x 32-Bit Embedded Microcontrollers

Bridgetek FT90x 32位嵌入式微控制器专为高速接口桥接任务而开发，数据传输速率高，且可提供优异的互连功能。FT90x具备平行相机输入、10/100 Base-TX以太网接口、CAN总线、USB2.0高速外设和主机端口。

Bridgetek FT81x Embedded Video Engine (EVE)

Bridgetek FT81x嵌入式视频引擎 (EVE) 为使用方便的图形控制器系列，专为嵌入式应用而设计，可产生高质量的人机界面 (HMI) 。这些全新的EVE装置支持更高的画面分辨率，从512x512像素提高到800x600像素，适用于7英寸等尺寸较大的显示器。

所有配件均可搭配CleO35和CleO50扩展卡使用

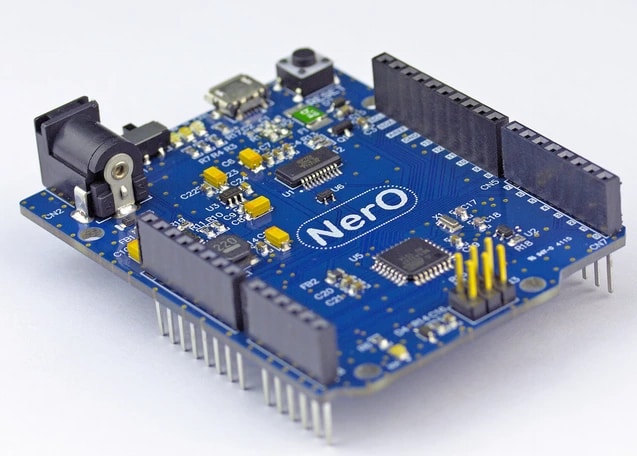

Bridgetek NerO模块是完全兼容Arduino Uno的参考设计，包含ATMega328控制器以及Bridgetek的 FT231x USB 至 UART编程界面。此电路板的工作电压为5V，并包含开关稳压器。

Bridgetek CleO-RIO模块是Arduino扩展卡适配器电路板，可以灵活地将Arduino电路板堆在CleO35模块上，而此模块为双层 PCB，尺寸为 57.15x54.35mm。

Bridgetek CleO35-WIFI模块采用Ai-thinker的ESP-12S Wi-Fi模块，使用集成式Wi-Fi芯片ESP8266核心处理器。CleO-WIFI仅需最少的外部电路，将32位Tensilica MCU、数字外设接口、天线开关、RF 平衡转换器、功率放大器、低噪声接收放大器、滤波器和功率管理模块全都整合在一个5mm x 5mm的紧凑封装中。
