特性
- 卓越的光学隔离和绝缘性
- 3.3 V与5 V CMOS兼容性
- 低电源电流:1.5mA(最大值)
- 低LED驱动电流:4mA(最小值)
- 数据传输速率:15Mbaud(最小值)
- 共模瞬态抗扰度:30kV/μs(最小值)
- 工作温度范围:-40 °C至+125 °C
- SO-8 封装
- 安全及管理批准
- IEC/EN 60747-5-5:隔离工作电压为567VPK
- UL 1577:隔离电压为3750VRMS,持续1分钟
- CAN/CSA-C22.2 No. 62368-1
应用
- RS-485、CANBus和I2C通信接口
- 微处理器和微控制器系统接口
- 模拟-数字 (A/D) 和数字-模拟 (D/A) 转换器的数字隔离
规范
- 0 V 到 6.5 V 的供电电压范围
- 最大平均正向输入电流为20mA
- 最大输入功率耗散为35mW
- 每个通道的最大输出功率耗散为30 mW
- 工作电源电压范围:3.0 V至5.5 V
- 正向输入工作电流范围:4mA至10mA
- 正向关断工作电压:0.8V(最大值)
- 输入电容:60pF(典型值)
- 交换
- 逻辑低/高输出传播延迟时间:55ns(最大值)
- 脉冲宽度失真:25ns(最大值),6ns(典型值)
- 传播延迟偏差:25ns(最大值)
- 输出上升时间:6ns(典型值,10%至90%)
- 输出下降时间:5ns(典型值,90%至10%)
- 逻辑高/低输出时的最小静态共模瞬态抗扰度:30kV/μs
- 绝缘
- 4.9mm最小外部气隙,外部间隙
- 4.8mm最小外部跟踪距离,外部爬电距离
- 0.08mm最小内部塑料间隙,内部间隙
- ≥175V跟踪电阻 [比较跟踪指数 (CTI)]
- 污染度:2
- 最大工作隔离电压:567VPEAK
- 输入至输出测试电压范围:907VPEAK至1063VPEAK
- 最高允许过压:6000VPEAK
- 安全限制值
- 外壳温度:+150 °C
- 输入电流:150mA
- 输出功率:600mW
- 绝缘电阻≥109Ω
- 最大引线焊接温度:+260°C,持续10s
- 包装
- 最小输入输出瞬时耐压:3750VRMS
- 典型输入输出电阻:1014Ω
- 输入-输出电容:0.6 pF(典型值)
功能图

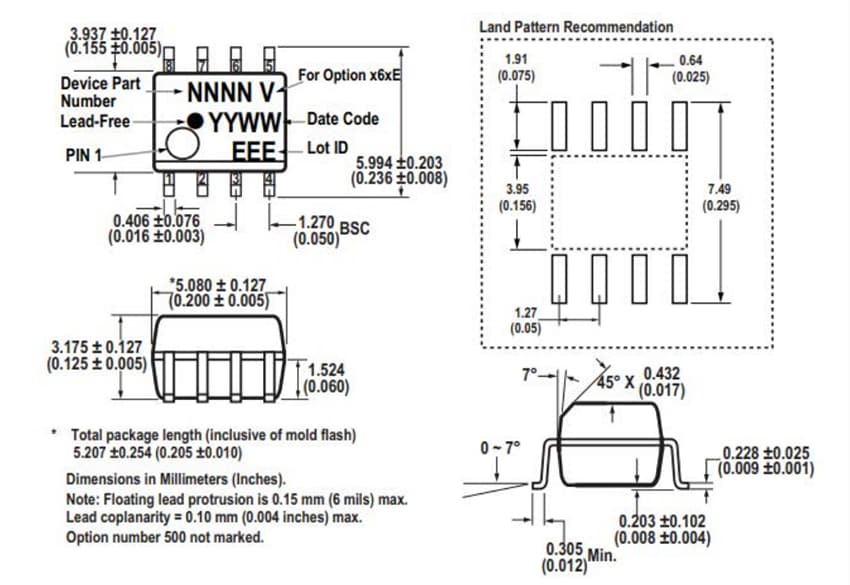

尺寸
