Broadcom ACPL-K309T汽车光伏驱动器
Broadcom ACPL-K309T汽车光伏驱动器专门设计用于驱动高压MOSFET和IGBT，采用R2Coupler™隔离技术。R2Coupler隔离器件具有增强的绝缘和增强的可靠性，为关键的汽车和高温工业应用提供安全的信号隔离。这些光伏驱动器采用与标准表面贴装工艺兼容的SSO-8封装。ACPL-K309T光伏驱动器非常适用于固态继电器、高侧电源开关控制、电池管理系统以及电池绝缘电阻测量/漏电检测。
ACPL-K309T光伏MOSFET驱动器包含一个经光耦合到输出检测器电路的AlGaAs红外发光二极管（LED）输入级。这些光伏驱动器的工作温度范围为-40°C至125°C。ACPL-K309T汽车光伏驱动器的设计无需二次侧偏置电源。
特性
- 符合AEC-Q100测试指南
- 汽车温度范围：-40 °C至125 °C
- 驱动外部功率MOSFET/IGBT，无需隔离式二次电源
- 低IF 驱动：3mA
- 开路电压：
- 14.3V（典型值，IF = 10mA时）
- 短路电流：
- 34μA（典型值，IF = 10mA时）
- IF = 10mA、CL = 1nF时快速开关速度：
- 导通时间：0.26ms（典型值）
- 典型关断时间：0.013ms
- 监管机构认证：
- UL/cUL 1577 5kVRMS，持续1分钟
- IEC/EN 60747-5-5 VIORM = 1260VPEAK
应用
- 固态继电器
- 高侧电源开关控制
- 电池管理系统
- 高压系统中的预充电/有源放电电路

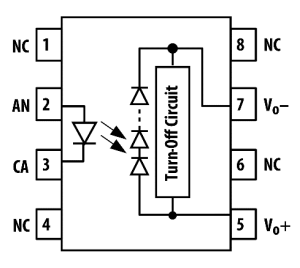

功能图
应用电路图
尺寸
