Stewart Connector / Cinch Connectivity Solutions Cat 6a免工具屏蔽式电缆接头
Stewart Connector/Bel Cat 6a免工具屏蔽式电缆接头设计用于轻松连接跳接电缆和安装电缆，用于集成点应用或端到端链路（性能高达6a）。这样即可实现直接连接，无需在两端使用RJ45耦合器/连接器。Cat 6a免工具电缆接头可通过随附的应变消除和安装支架固定到墙壁或天花板上。接头端接至实心线或绞线，提供T568A或T568B接线配置，支持26AWG至22AWG电线。
特性
- 设计用于轻松连接跳接电缆和安装电缆，用于集成点应用或端到端链路
- 包含应变消除和安装支架，可固定到墙壁或天花板上
- 易于组装，无需专用工具
- 提供T568A或T568B接线配置
- 端接至实心线或绞线
规范
- 物理特性
- 锌合金外壳，全屏蔽
- 磷青铜合金IDC，100μ"镀锡
- 机械规格
- 26AWG至22AWG IDC线规、实心线或绞线
- 较小AWG不能用于以前使用的IDC
- 电气规格
- 100VDC时的最小绝缘电阻为500MΩ
- IEC 60603-7电介质耐压
- 1000VDC或AC峰值，触点到触点
- 1500VDC或AC峰值，触点到屏蔽

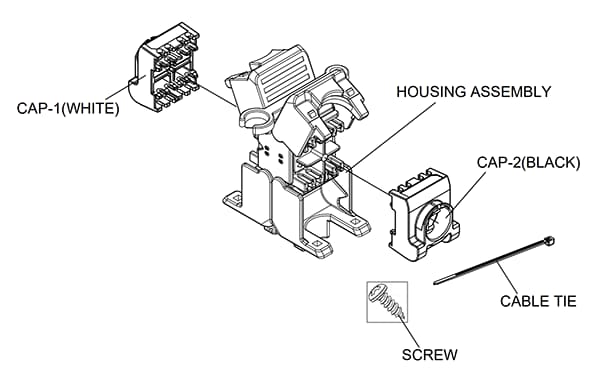

扩展视图
