Coilcraft 面向PoE的反激式/正激式变压器
Coilcraft面向以太网供电 (PoE) 的反激式或正激式变压器是提供双路输出的变压器，这些输出可配置为一个大功率输出。这些变压器的工作输入电压范围为9V至57V（POE21、22、24、33、35和38）。这些反激式或正激式变压器的工作输入电压范围为33V至57V（POE23、30、36、53、70和72）。这些变压器适用于高达72W的PoE应用。
特性
- 工作输入电压范围为9V至57V（POE21、22、24、33、35和38）
- 工作输入电压范围为33V至57V（POE23、30、36、53、70和72）
- 一分钟隔离 (Hipot)：
- 1500Vrms（一次侧和辅助绕组到各二次侧）
- 500Vrms（一次侧到辅助绕组）
- 500Vrms（两个二次侧之间）
- 可配置为一个更大功率输出的双路输出
- 铁氧体磁芯材料
- 重量：7.1g至7.9g
- 环境温度范围：-40°C至125°C
- 湿度灵敏性等级 (MSL) 1级
视频
原理图

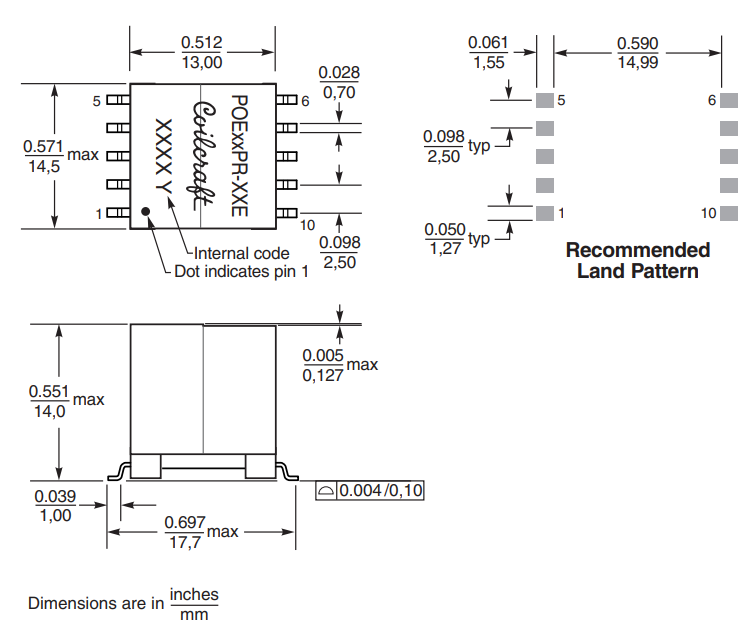

正激式变压器机械图
其他资源
发布日期: 2019-09-09
| 更新日期: 2023-08-09
