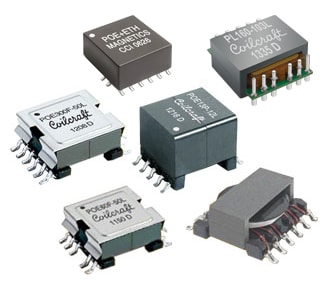

Coilcraft Flyback PoE+ 应用变压器

Coilcraft PoE/PoE+ 应用磁性元件

Coilcraft PoE/PoE+ 应用磁性元件设计用于符合 IEEE 802.3af 要求的以太网路供电 (PoE/PoE+) 应用中的供电设备。

这些磁性元件经过优化具有 250kHz 工作频率和 36-72V 输入 ，提供 6W 至 30W 全系列功率水平输出、广泛的输出电流组合以及3.3V 至 24V 电压范围。Coilcraft 提供一系列广泛的标准封装结构，以支持紧凑的占位或薄型设计需求。还供应不同组合形式的 PoE+ 信号路径磁性元件。

Coilcraft 还增加了两套新的表面贴装平面变压器，在 160W (PL160) 和 300W (PL300) 时的标称工作电压为 48V，以便在 PSE（供电设备）侧提供高效电源。
系列
特性数据表购买
PoE300F

PoE300F 系列 30W Flyback 变压器
  • PoE Plus Flyback，用于 30W 应用
  • 具有 250kHz 工作频率和 36-72V 输入
  • 隔离：1500Vrms，初级侧到次级侧 1 分钟；500 Vrms，初级侧到辅助绕组
  • 设计满足 30W PoE IEEE 802.3at-2009 标准
   订购 Coilcraft Flyback PoE+ 应用变压器
​查看产品清单
ETH1
Coilcraft ETH1
  • PoE+ 信号路径磁性元件
  • 在 25°C 环境温度下偏置电流为 35mA 时，最小开路电感为 350μH
  • 在 85℃ 时，可以处理 22.5mA 最小直流偏置电流
  • 绕组至绕组隔离：1500Vrms
   订购 Coilcraft Flyback PoE+ 应用变压器
查看产品清单
PoE60C 和 PoE60D
小型 Flyback PoE 用变压器
  • 小型 Flyback
  • 具有 250kHz 工作频率和 36-72V 输入
  • 1500Vrms 绕组至绕组隔离

   订购 Coilcraft Flyback PoE+ 应用变压器
查看产品清单
PoE60F 和 PoE13F
-40ºC 至 +125ºC 温度范围 Flyback PoE 用变压器
  • Flyback 温度范围 -40ºC 到 +125ºC
  • 设计用于 6W 和 13W PoE 应用
  • 设计具有 250kHz 工作频率和 36-72V 输入
  • 初级侧和偏置到次级侧的 1 分钟隔离电压值为 1500 Vrms
   订购 Coilcraft Flyback PoE+ 应用变压器
查看产品清单
PoE30P、PoE70P 和 PoE13P
-40ºC 至 +85ºC 温度范围 Flyback PoE 用变压器
  • Flyback 温度范围 -40ºC 到 +85ºC
  • 设计在连续工作模式下具有 250kHz 工作频率和 36-72V 直流输入
  • 初级侧和偏置到次级侧的 1 分钟隔离电压值为 1500 Vrms ；全部其他绕组之间的 1 分钟隔离电压值为 500 Vrms
   订购 Coilcraft Flyback PoE+ 应用变压器
查看产品清单
PL160 和 PL300
Coilcraft PL160 和 PL300
  • 平面变压器
  • 额定功率为 160W 或 300W
  • 设计工作频率范围为 200kHz 和 700kHz 之间，标称输入为 48V
  • 初级侧到次级侧的 1 分钟隔离电压值为 1500 Vrms
  • 提供安装座平面以上 0.009" (0.229mm) 的间隙
PL160


PL300
​		 订购 Coilcraft Flyback PoE+ 应用变压器
查看产品清单
