Coilcraft 面向PoE的大功率反激式变压器
Coilcraft面向以太网供电 (PoE) 的大功率反激式变压器设计用于额定功率高达51W的反激式PoE直流/直流受电设备 (PD) 电源转换器。这些变压器设计用于符合IEEE802.3bt标准，工作频率为250kHz，输入电压范围为36V至57V。这些大功率反激式变压器的隔离等级 (hipot) 为1500Vrms/分钟（一次侧和辅助绕组到二次侧）。这些变压器非常适合用于包括智能楼宇和物联网在内的大功率PoE应用。
特性
- 设计用于额定功率高达51W的反激式PoE直流/直流PD电源转换器
- 设计用于符合即将出台的IEEE802.3abt标准
- 在250kHz开关频率下工作，具有36V至57V的输入电压范围
- 隔离等级 (hipot) 为1500Vrms/分钟（一次侧到辅助绕组和辅助绕组到二次侧）
- 磷青铜镀镍镀锡镀锡银铜
- 铁氧体磁芯材料
- 重量：6.5g至8g
- 环境温度范围：-40°C至165°C

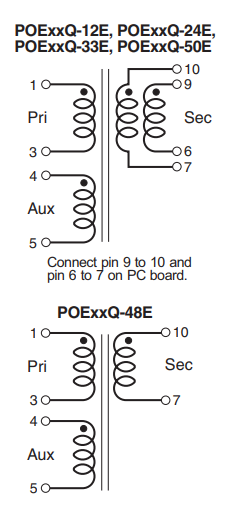

原理图

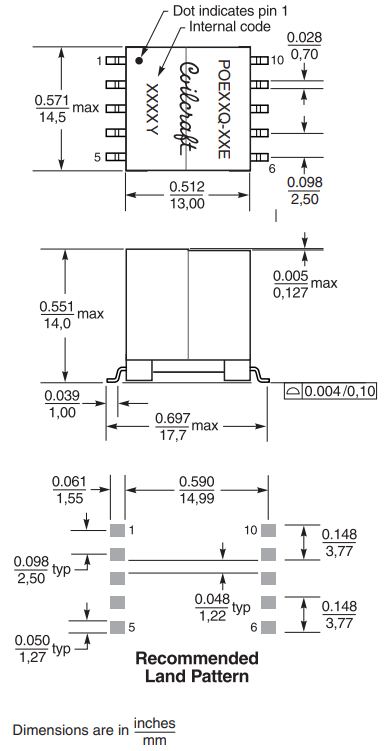

机械图
发布日期: 2019-09-09
| 更新日期: 2023-08-09
