TE Connectivity DIP (双列直插式封装）插座
TE Connectivity (TE) DIP（双列直插式封装）插槽具有两个触点配置选项，可提高应用灵活性：四指式和双叶式。这些插座在电子元件和PCB之间提供可分离的电气和机械连接，支持快速插拔功能。DIP插座采用开放式框架和封闭式框架外壳，具有端到端和边到边可堆叠选项。DIP插座的优化设计最大限度地降低了焊接过程中集成电路(IC)过热的风险，并通过多触点横梁设计提高了抗振性。TE DIP插槽非常适合用于工业控制、智能建筑、医疗设备、军事和其他嵌入式系统应用。
特性
- 精密四指内部触点选项
- 双叶式触点选项
- 开放式或封闭式框架外壳
- 端到端和边到边可堆叠
- 多种喷镀选择
- 支持快速插拔
- 便于更换IC
- 经过优化的设计可最大限度地降低焊接过程中IC过热的风险
- 采用多触点光束设计，提高了抗振性
- UL 94 V-0可燃性PPS外壳
- 耐用性达500次，镀金或镀锡
应用
- 工业控件
- 智能楼宇
- 医疗设备
- 军用
- 嵌入式系统
规范
- 四指触点
- 热塑性聚酯绝缘体
- 铜套管
- 铍铜触点
- 镀金、锡或锡/铅套管
- 平均插入力：179g（机加工触点）
- 平均插入力：134g（冲压触点）
- 拔出力：63g（平均值）
- 触点额定电流：每引脚3A
- 最大接触电阻：10mΩ
- 介电耐压：1000Vrms
- 双叶触点
- 30%玻璃填充PBT绝缘体
- 磷青铜触点
- 触点电镀：锡
- 最大插入力：300g
- 拔出力：20g（最小值）
- 触点额定电流：每引脚1A
- 最大接触电阻：20mΩ
- 最小介电耐压：1000VAC

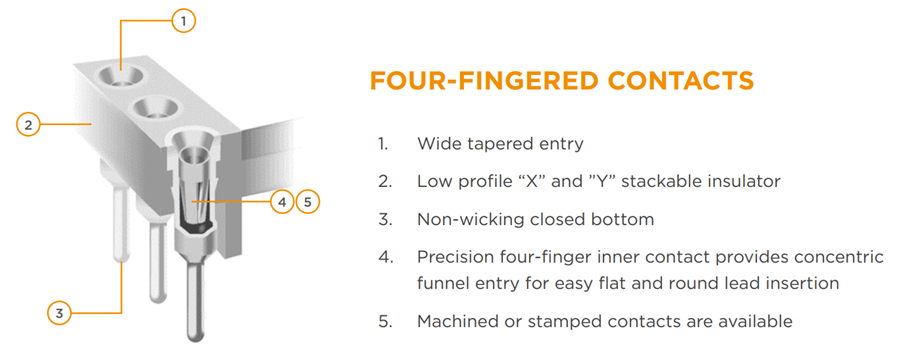

四指式触点
双片触点
