Crowd Supply WallySci E3K生物传感平台提供了一个经济实惠、完全开源的无线框架，可直观地了解源自人类心脏、肌肉和大脑的生物信号。E3K设计用于让任何人开箱即用地处理生物信号采集，同时还可实现完整的定制。
Crowd Supply WallySci E3K生物传感平台采用模块化设计，可实现完整的定制。该平台包括以下模块：
- 支持Wi-Fi®和蓝牙低功耗 (BLE) 的数据通信和处理单元 (DCPU)
- 肌电图 (EMG) 传感器，用于捕获肌肉运动
- 心电图 (ECG) 传感器，用于捕获心脏信号
- 脑电图 (EEG) 传感器，用于捕获大脑活动
- 9-DoF惯性测量单元 (IMU)，用于捕获运动
用户可以在其需要的配置中使用所需的模块，也可以添加自己的模块。
DCPU
E3K平台的数据通信和处理单元 (DCPU) 采用Espressif Systems ESP 32-WROOM-32D，这是一款紧凑但功能强大的双核微控制器，集成了Wi-Fi和蓝牙功能，因此非常适合用于物联网和相关项目。该板包含10个GPIO、6个模拟输入、2个模拟输出，支持各种通信协议，包括SPI、I2C和UART。该板还包括一个USB转串行转换器，可轻松对其进行编程并与计算机进行通信。除了USB外，它还可以通过锂聚合物 (LiPo) 电池供电，因此是便携式器件。还提供用户按钮和LED，用于反馈。
软件
借助E3K图形用户界面 (GUI) ，用户可以配置每个通道并收集数据，而无需任何编码。对于高级用户，E3K可以使用Arduino IDE或Espressif IDF编程。Arduino库和Python API支持将E3K平台集成到定制项目中。
特性
- DCPU模块
- Espressif Systems ESP 32-WROOM-32
- 采样速率：1Hz至2000Hz
- 6个12位模拟端口
- 10个通用输入与输出 (GPIO)
- 2个8位数模转换器
- 通信
- Wi-Fi：802.11 b/g/n
- 蓝牙：2个R/EDR和BLE
- USB 2.0
- 2个用户LED，2个用户按钮
- 电源电压：3V至6V
- EMG传感器模块
- 3引脚电极电缆操作
- 电源电压：7V至5V
- 增益：1920dB
- 范围：±0.8mV（3V时）
- 带宽：50Hz至2500Hz
- 共模抑制比 (CMRR)：90dB
- 输入阻抗：8GΩ
- 原始和集成数据输出
- 5mm电极电缆插孔
- ECG和EEG传感器模块
- 3引脚电极电缆操作
- 电源电压：7V至5V
- 增益：880dB至8800dB
- 范围：±0.18mV - ±1.87mV（3V时）
- 带宽：1Hz至130Hz
- 共模抑制比 (CMRR)：90dB
- 输入阻抗：8GΩ
- IMU模块
- 12位加速度计，范围为±8g
- 16位陀螺仪，范围为±2000°/秒
- 三轴地磁传感器
- 两个额外的Qwiic连接端口
- 数据输出
- I2C（默认）高达400kHz
- SPI高达3MHz
- UART高达3Mbps
- 线性加速度精度：0.35m/s2
- 加速度计精度：0.3m/s2
- 陀螺仪精度：3.1°/s
- 磁力计精度：1.4µT
- 电源电压：1.65V至3.6V
应用
- 生物医学和物联网项目
- 进行实时数据采集
- 肌肉健康和疲劳测量
- 心脏活动监测仪
- 运动跟踪
- 健身追踪器
- 活动监控
- 机器人和神经机械学
- 生理学研究
- 生物反馈
套件内容
- 1个DCPU模块
- 1个EEG模块
- 1个ECG模块
- 1个EMG模块
- 1个IMU模块
- 1根电极电缆
- 5个电极焊盘
视频
板载
Espressif Systems ESP32-WROOM-32 MCU Modules
Powerful and generic Wi-Fi/BT/BLE MCU modules that target a wide variety of applications.
DCPU模块引脚分配
EMG模块引脚分配
ECG和EEG模块引脚分配

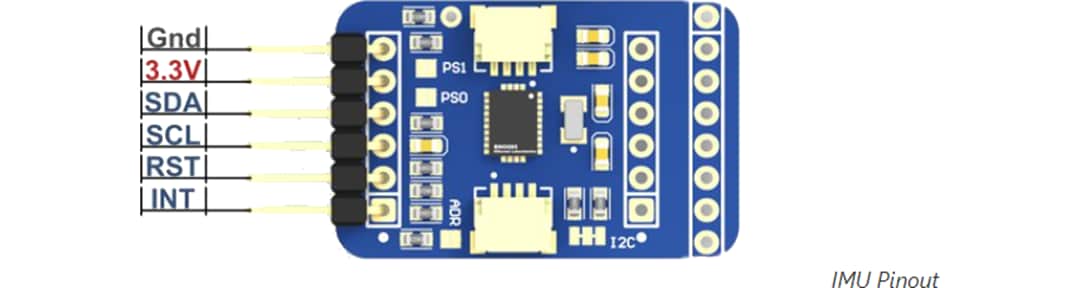

IMU模块引脚分配
