CUI Inc VQA2-S直流/直流转换器

CUI Inc VQA2-S DC-DC转换器采用双稳压输出和加固绝缘设计。这些转换器的隔离电压为7000VDC，最大隔离电容 为5pF。VQA2-S转换器配备各种输入和输出型号，所有型号均通过 UL/cUL 62368-1认证。这些转换器的尺寸为19.65mm x 7.05mm x 10.20mm，工作温度范围为-40°C至105°C。VQA2-S直流-直流转换器主要用于IGBT和SiC驱动器应用。

特性

  • 双稳压输出
  • 增强型绝缘
  • 7000VDC隔离电压
  • 最大隔离电容：5 pF
  • 满载、标称输入时开关频率为100kHz
  • 温度范围：-40°C至105°C，带降额
  • 连续短路保护
  • 符合UL/cUL 62368认证
  • 符合RoHS标准

应用

  • 绝缘栅双极晶体管(IGBT)
  • SiC驱动器

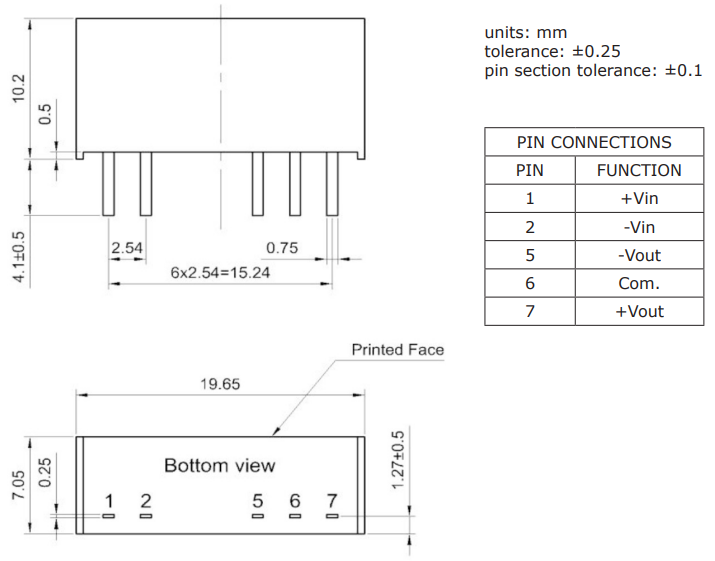

机械图纸

机械图纸 - CUI Inc VQA2-S直流/直流转换器
View Results ( 19 ) Page
物料编号 数据表 输入电压（标称值） 输入电压 - 最小值 输入电压 - 最大值 输出电压—通道1 输出电压—通道2 输出电流—通道1 输出电流—通道2 尺寸 RoHS - 贸泽
VQA2-12-D0603-S VQA2-12-D0603-S 数据表 12 VDC 10.8 VDC 13.2 VDC 6 V - 3 VDC 220 mA 220 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-5-D1505-S VQA2-5-D1505-S 数据表 5 VDC 4.5 VDC 5.5 VDC 15 V - 5 VDC 80 mA 40 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-12-D1505-S VQA2-12-D1505-S 数据表 12 VDC 10.8 VDC 13.2 VDC 15 V - 5 VDC 80 mA 40 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-24-D1505-S VQA2-24-D1505-S 数据表 24 VDC 21.6 VDC 26.4 VDC 15 V - 5 VDC 80 mA 40 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-12-D1502-S VQA2-12-D1502-S 数据表 12 VDC 10.8 VDC 13.2 VDC 15 V - 2.5 VDC 100 mA 100 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-5-D2005-S VQA2-5-D2005-S 数据表 5 VDC 4.5 VDC 5.5 VDC 20 V - 5 VDC 50 mA 200 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-24-D1503-S VQA2-24-D1503-S 数据表 24 VDC 21.6 VDC 26.4 VDC 15 V - 3 VDC 95 mA 95 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-5-D0603-S VQA2-5-D0603-S 数据表 5 VDC 4.5 VDC 5.5 VDC 6 V - 3 VDC 220 mA 220 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-5-D1803-S VQA2-5-D1803-S 数据表 5 VDC 4.5 VDC 5.5 VDC 18 V - 3.5 VDC 80 mA 80 mA 19.65 mm x 7.05 mm x 10.2 mm Y
VQA2-12-D1504-S VQA2-12-D1504-S 数据表 12 VDC 10.8 VDC 13.2 VDC 15 V - 4 VDC 120 mA 120 mA 19.65 mm x 7.05 mm x 10.2 mm Y
发布日期: 2025-04-11 | 更新日期: 2025-04-15
