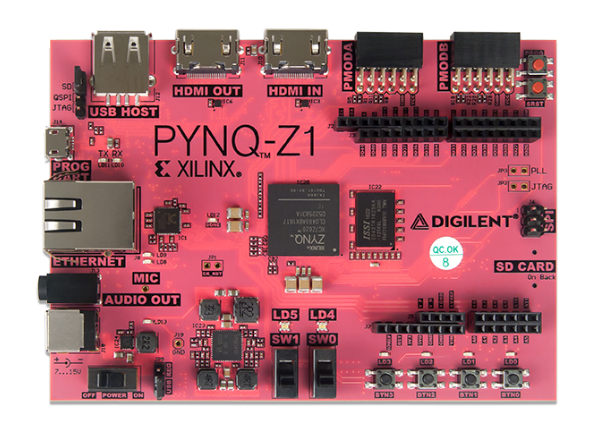

Digilent PYNQ-Z1 Python编程开发板

用于Zynq-7000 ARM/FPGA SoC的Digilent PYNQ-Z1 Python编程开发板是面向嵌入式系统的通用可编程平台，其设计旨在与PYNQ配套使用。PYNQ是一套开源框架，使嵌入式编程人员可以在无需设计可编程逻辑电路的情况下探索Xilinx Zynq All Programmable SoC (APSoC) 的功能。编程人员还可以使用Python对APSoC进行编程，然后直接在PYNQ-Z1上开发和测试代码，此时可编程逻辑电路会作为硬件库导入，并且编程人员可通过其API进行编程。PYNQ-Z1开发板是PYNQ开源框架的硬件平台。

PYNQ-Z1支持带有板载音频和视频接口的多媒体应用。该开发板在设计上可以轻松借助Pmod、Arduino和Grove外设以及通用IO引脚来实现扩展。PYNQ-Z1开发板还可以通过USB外设进行扩展，这些外设包括WiFi，蓝牙和网络摄像头。

特性

ZYNQ XC7Z020-1CLG400C：
- 650MHz双核Cortex-A9处理器
- 具有8个DMA通道和4个高性能AXI3从端口的DDR3存储器控制器
- 高带宽外设控制器：1G以太网、USB 2.0、SDIO
- 低带宽外设控制器：SPI、UART、CAN、I²C
- 可通过JTAG、Quad-SPI闪存和microSD卡进行编程
- Artix-7系列可编程逻辑
  - 13,300个逻辑片，每个逻辑片具有四个6输入LUT和8个触发器
  - 630KB快速块RAM
  - 4个时钟管理块，每个块具有锁相环 (PLL) 和混合模式时钟管理器 (MMCM)
  - 220个DSP片
  - 片上模数转换器 (XADC)
内存和存储：
- 带有16位总线的512MB DDR3 @ 1050Mbps
- 16MB Quad-SPI闪存，带有出厂编程的全局唯一标识符（兼容48位EUI-48/64™）。
- MicroSD插槽
电源：
- 使用USB或任意7V-15V电源供电（请参阅推荐产品）

USB和以太网：
- USB-JTAG编程电路
- USB-UART桥
- USB OTG PHY（仅支持主机）
- 千兆以太网PHY
音频和视频：
- 带脉冲密度调制 (PDM) 输出的驻极体麦克风
- 3.5mm单声道音频输出插孔，脉宽调制（PWM）格式
- HDMI接收器端口（输入）
- HDMI源端口（输出）
开关、按钮和LED：
- 4个按钮
- 2个滑动开关
- 4个LED
- 2个RGB LED
扩展连接器：
- 两个标准Pmod端口
  - 总计16个FPGA I/O
Arduino/chipKIT Shield连接器
- 总计49个FPGA I/O
- 6个XADC单端0-3.3V模拟输入
- 4个XADC差分0-1.0V模拟输入
