Diodes Incorporated AP22653Q精密可调电源开关
Diodes Incorporated AP22653Q精密可调电流限制电源开关优化用于需要精密限流的应用，或者在重负载/短路期间提供高达1.5A连续负载电流。AP22653Q开关通过外部电阻器提供125mA至1735mA（典型值）可编程限流阈值。利用大电流限制设置，可实现±7%电流限制精度。控制上升和下降时间，以便在开启/关闭期间最大限度地降低电流浪涌。
AP22653Q为面临大电容负载和短路前景的应用提供完整的保护解决方案，提供反向电流阻断和限制、过流、过热、短路保护以及受控上升时间和欠压锁定功能。
开漏标记输出上的6ms突波消除能力可防止虚假的过流报告，无需任何外部元件。当输出电流超过限流阈值时，AP22653Q可将输出电流限制在安全水平。
Diodes Inc AP22653Q精密可调电源开关具有快速短路响应，可提高整体系统稳健性，采用SOT26（A1型）封装。
特性
- 最大负载电流：高达1.5A
- 精确的可调限流：125mA至1735mA
- ±7%精确的可调限流，1.735A，RLIM=15kΩ
- 恒流版本
- 5µs（典型值） 短路响应时间短
- 关断期间的反向电流阻断和使能期间的反向电流限制
- 工作电压范围：3.0V至5.5V
- 内置软启动，具有0.5ms典型上升时间
- 过流、输出过压和热保护
- 故障报告 (FAULT)，含消隐时间
- 2kV HBM，500V CDM ESD保护
- 使能有源高电平
- SOT26封装，采用“绿色”模压化合物（无Br, Sb)
- 16kV ESD保护（符合IEC61000-4-2要求）（带外部电容）
- 通过了UL认证
- 通过IEC60950-1 CB体系认证
- 下列性能符合AEC-Q100标准：
- 器件温度1级：-40°C至+125°C环境工作温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级H2
- 器件充电器件模型 (CDM) ESD分类等级C3B
- 完全无铅，完全符合RoHS指令
- 无卤无锑的“绿色”器件
应用
- 笔记本电脑
- USB端口/集线器
- 汽车ECU电源轨配电和开关
- 汽车ECU电源轨精密电流限制

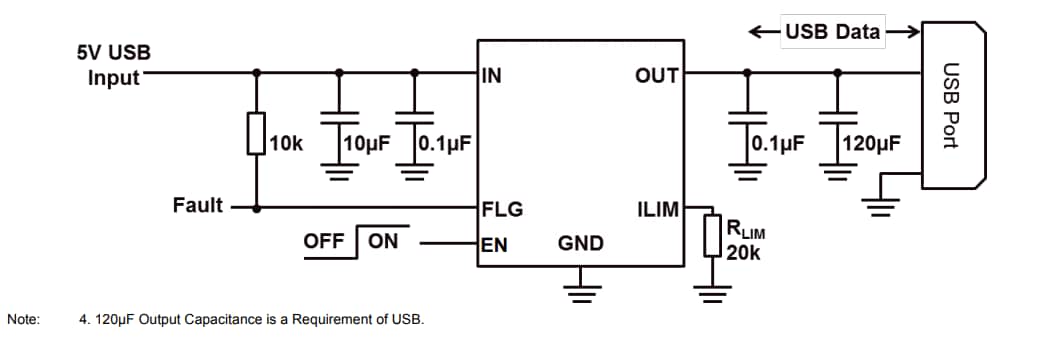

典型应用电路
功能框图
发布日期: 2021-07-08
| 更新日期: 2022-03-11
