Diodes Incorporated DML3009LDC智能负载开关

Diodes Incorporated DML3009LDC智能负载开关设计用于通过软启动及浪涌电流限制实现高效电源域开关。DML3009LDC负载开关具有集成控制功能、超低导通电阻、系统保护、故障保护特性，并可通过电源良好信号进行监控。DML3009LDC开关具有先进的控制器（带电荷泵）、通过可控压摆率实现的软启动、低待机电流以及负载泄放装置。典型应用包括便携式电子产品、机顶盒、服务器、热插拔设备、电缆调制解调器、电机控制和笔记本电脑。

Featuring a chip-on-chip design with an ultra-low RON N-channel power MOSFET, the switches provide high power density within an ultra-compact footprint. An underside heat pad enhances thermal efficiency, ensuring reliable operation. Power consumption is minimized with a typical on-state current of less than 150μA and 0.1μA in standby mode.

特性

  • 带电荷泵的先进的控制器
  • 集成N通道MOSFET，具有超低RON
  • 通过可控压摆率实现软启动
  • 可调的压摆率控制
  • 输入电压范围：0.5V至13.5V
  • 电源良好信号
  • 热关断
  • VIN欠压闭锁 (UVLO)
  • 短路保护 (SCP)
  • 超低待机电流
  • 低泄放

应用

  • 便携式电子产品和系统
  • 笔记本电脑和平板电脑
  • 接入点
  • 楼宇自动化
  • 电缆调制解调器
  • 显示器和数字标牌
  • xDSL调制解调器
  • 智能电网和能源
  • 主板
  • 机顶盒、服务器和网关
  • 热插拔设备和外设端口

规范

  • Input voltage ranges
    • 0.5V to 20V for DML3008LFDS, DML3010ALFDS, DML3011ALFDS, and DML3012LDC
    • 0.5V to 13.5V for DML3006LFDS and DML3009LDC
  • 10.5A to 15A current range
  • 4.8mΩ to 8.6mΩ typical drain-source on resistance range
  • 130µs to 370µs typical output turn-on delay range

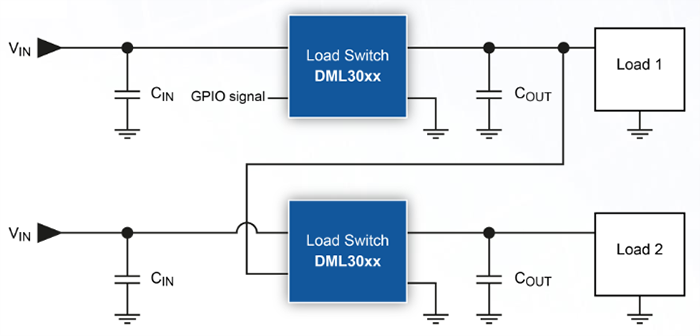

Typical Application

Diodes Incorporated DML3009LDC智能负载开关
