Diodes Incorporated 74LVC3Gxx三路缓冲器闸
Diodes Incorporated 74LVC3Gxx三路缓冲器闸设计用于在1.65V至5.5V电源范围内工作。74LVC3Gxx提供标准推挽输出，输入容差为5.5V，因此可用于混合电压环境。
Diodes Incorporated 74LVC3Gxx三路缓冲器闸专为使用IOFF 功能的局部掉电应用而设计。IOFF 电路可禁用输出，防止器件断电时出现破坏性电流回流。
每个缓冲器均执行正布尔函数: Y = A
特性
- 从 1.65 V 到 5.5 V 的宽电源电压范围
- 输出驱动：±24mA（3.3V时）
- IOFF 支持局部掉电模式运行
- 根据JESD 22标准进行ESD保护测试
- 超过2000V人体模型 (A114)
- 超过1000V充电器件模型 (C101)
- 输入接受高达5.5 V
- CMOS低功耗
- 闩锁电流超过100mA，符合JESD 78 I类标准
- 各种封装选项
- 完全无铅，完全符合RoHS指令
- 无卤、无锑的“绿色”器件
应用
- 各种产品，例如：
- 个人电脑、网络、笔记本电脑、上网本、PDA
- 计算机外设、硬盘驱动器、CD/DVD ROM
- 电视、DVD、DVR、机顶盒
- 手机、个人导航/GPS
- MP3播放器、相机、录像机
- 电压电平转换
- 通用逻辑
- 掉电信号隔离

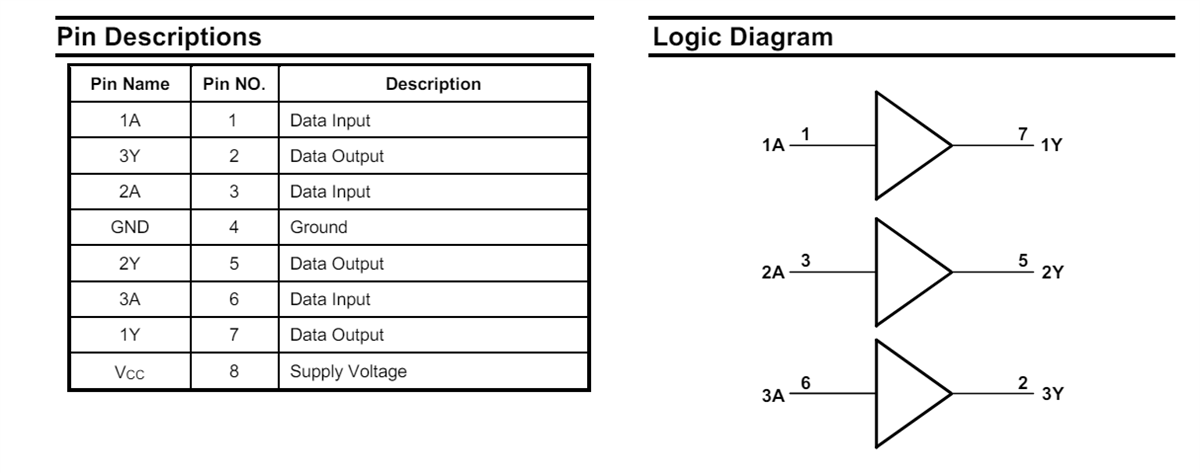

逻辑图
