Diodes Incorporated AL5819 36V低压差线性LED驱动器
Diodes Incorporated AL5819 36V低压差线性LED驱动器具有出色的温度稳定性和可调节输出电流处理能力。AL5819采用标准值电阻器设置LED电流，简化了线性和隔离或非隔离LED驱动器的设计。该器件是为单个LED灯串提供恒定电流的理想解决方案。
Diodes Inc AL5819 36V低压差线性LED驱动器具有可摆幅高达36V的开漏输出，因此能够驱动长LED灯链。RSET引脚在LED电流路径外，可调节精度，同时最大限度地减少调节LED电流所需的开销。与传统的线性LED驱动器相比，这降低了功耗。
AL5819 LED驱动器采用SOT26（SM型）封装。
特性
- 高达36V Vin开漏输出
- 温度范围：-40°C至+125°C
- VIN引脚为5kV ESD HBM，所有其他引脚为2kV ESD HBM
- 无需外部电容器即可正常工作
- 通过电源Vin支持LED调光
- 通过RSET控制支持LED调光
- 并联器件开增加输出电流
- 高LED电流容差：±5%（30mA时）
- LED引脚上低压差：250mV（60mA时最大值）
- 高电源抑制
- 低温漂移
- 热折返
- 输出电流高达100mA
- 完全无铅，完全符合RoHS指令
- 不含卤素和锑
应用
- LED灯带
- LED显示器和显示屏
- 建筑和景观照明
- 冰箱、冰柜和自动售货机的零售照明
- 标牌和装饰用 LED 照明
引脚分配
典型应用电路

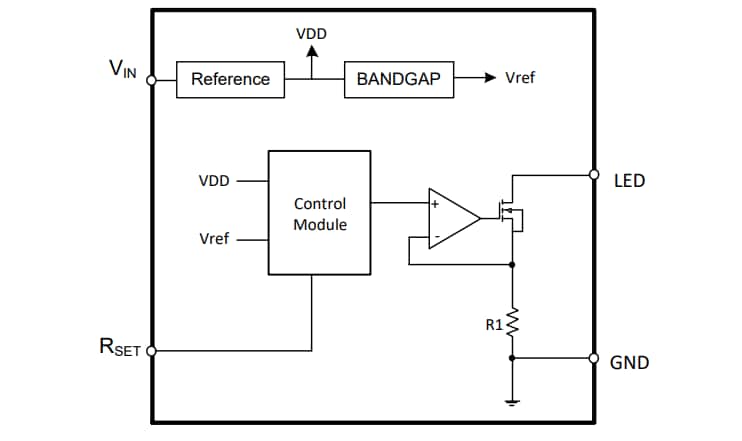

功能框图
发布日期: 2022-07-18
| 更新日期: 2022-11-03
