Diodes Incorporated AL58812 12通道线性LED驱动器
Diodes Incorporated的AL58812 12通道线性Led驱动器包含12个可编程led电流通道，每个通道都具有一个内部12位PWM，可通过I2C或SPI数字接口进行颜色和亮度控制。AL58812非常适合最多四个RGB led模块照明应用，具有三个可编程存储器（A、B、C），用于软件控制颜色调整。外部电阻器可用于设置所有12个通道的全局输出电流。在封装的热限制条件下，每个通道的电流可通过数字方式配置，最高可达70mA。
Diodes Inc AL58812驱动器通过I2C/SPI 数字接口进行控制，可通过INT_SEL引脚进行选择。AL58812具有30kHz、每个通道12位PWM生成器，以及独立于通道/模块的颜色混合和亮度控制寄存器，从而可实现生动的led效果，且无任何可听见噪声。
该LED驱动器工作环境温度范围为-40°C至+85°C，可提供W-QFN5050-40/SWP（Type A1）封装，MSL等级为1。
特性
- 输入电压范围：2.7V至5.5V
- 12个精密LED电流阱
- OUT引脚电压：5.5V（最大值）
- 每通道电流：70mA
- 12位PWM寄存器，带30kHz PWM发生器
- PWM相移
- 6位总电流调光
- 独立的色彩混合寄存器
- 独立的亮度控制寄存器
- 对数或线性亮度控制
- 三个可编程通道组（A、B、C）
- 在70mA时，典型压降VSAT低至200mV
- 硬件可选的I2C或SPI数字接口
- 支持400kHz I2C接口和4MHz SPI接口
- 诊断和保护
- 开漏故障指示引脚和寄存器
- 各通道独立故障屏蔽寄存器
- 过热保护（OTP），带OTP预警功能
- LED开/短路、欠压保护
- 超低静态关断电流：1μA
- 节能模式电流：15μA（最大值）
- 完全无铅，符合RoHS标准
- 绿色器件，不含卤素和锑
- 适用于需要特定变更控制的汽车应用
应用
- 智能家居电器
- 电动汽车充电站
- 信息娱乐显示器
- IoT信息指示器
- 计算硬件

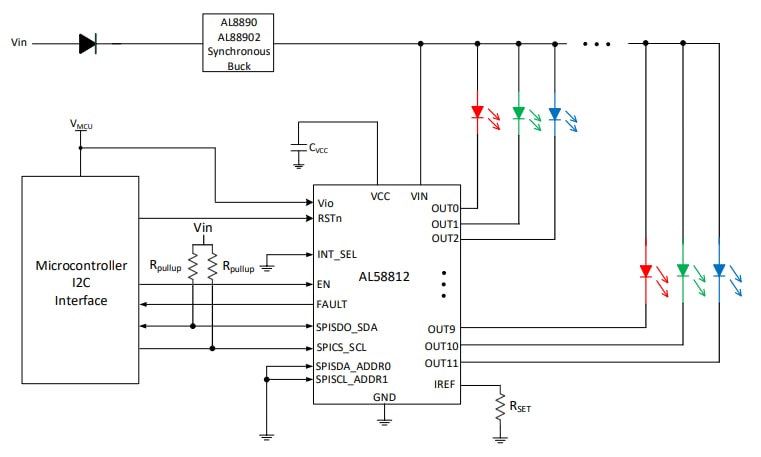

电路：用于I2C接口应用

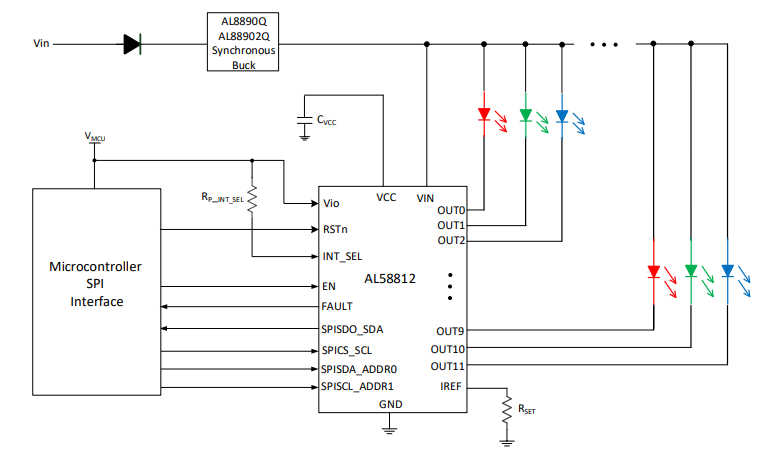

用于SPI接口应用的电路
