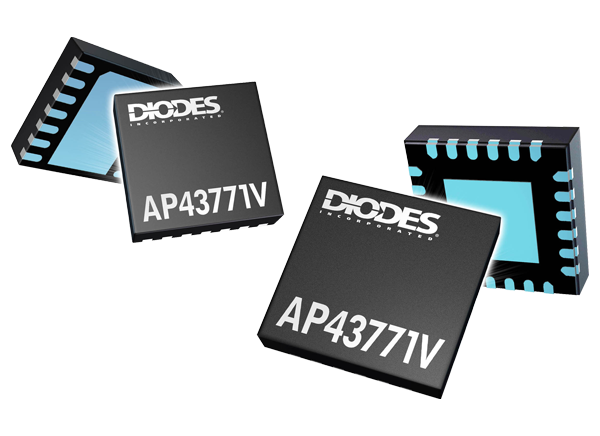

Diodes Incorporated AP43771V USB供电控制器

Diodes Incorporated AP43771V USB供电控制器是集成式USB Type-C®器件，用于USB Type-C适配器和充电器应用。这些控制器支持PPS APDO（增强功率数据对象），具有20mV/步电压分辨率和50mA/步电流分辨率，用于电源管理。AP43771V USB Type-C供电控制器兼容支持USB供电Rev3.0 v1.2的Qualcomm®QC4/4+/QC5协议。这些控制器具有内置OVP/OCP/SCP/OTP功能，可提供强大的保护方案。AP43771V USB Type-C供电控制器设有用于主固件的一次性可编程ROM和用于用户配置数据的多次可编程ROM。

特性

  • 工作电压范围：3.3V至24V
  • 兼容USB PD Rev3.0 v1.2
  • Qualcomm QC4/4+/QC5协议认证 (QC20201127203)
  • 内置稳压器，用于CV和CC控制
  • 支持省电模式
  • 支持I2C接口
  • 支持SCP/OTP/OVP/UVP，带自动重启
  • 外部N-MOSFET控制，用于VBUS供电
  • 一次性可编程 (OTP) 设计，用于主固件
  • 多次可编程 (MTP) 设计，用于系统配置
  • 符合RoHS指令，无铅

应用

  • Type-C USB适配器/充电器
  • USB PD转换器

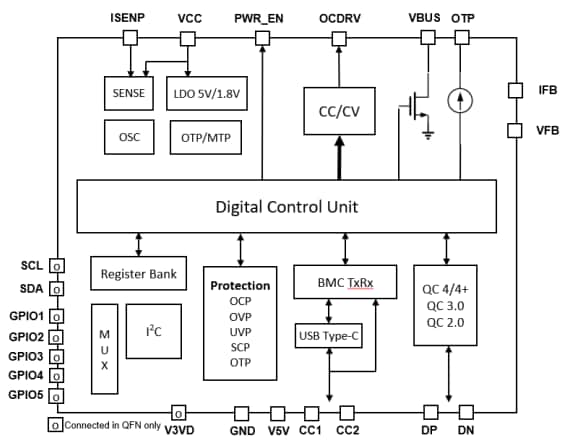

框图

框图 - Diodes Incorporated AP43771V USB供电控制器
