Diodes Incorporated AP7361E低压差稳压器

Diodes Inc. AP7361E低压差 (LDO) 稳压器是一款具有1A、可调节和固定输出电压的超低压差线性稳压器（带使能引脚）。该器件包括通过元件、误差放大器、带隙基准、电流限制和热关断电路。AP7361E具有低压差和低静态电流特性，因此适合用于中低功耗应用。EN引脚设置为逻辑高电平时，该稳压器打开。

AP7361E稳压器的工作输入电压范围为2.2V至6V，典型静态电流约为60µA。特性包括电源良好功能，可防止IC在故障条件下受损。应用包括笔记本电脑、音频和视频应用、电池供电设备和家用电器。

特性

  • 宽输入电压范围：2.2 V至6 V
  • 输出电压精度：±1%
  • 极低压差 (360mV)：1A（3.3V时典型值）
  • 低静态电流 (IQ)：60µA（典型值）
  • 可调输出电压范围：0.8 V至5 V
  • 固定输出选项包括1V、1.2V、1.5V、1.8V、2.5V、2.8V和3.3V
  • 高PSRR：75dB（1kHz时）
  • 电流限制：1.5A
  • 折返短路保护：400 mA
  • 电源良好 (PG) 输出，用于对其他电源的电源监控和排序
  • 热关断保护
  • 搭配MLCC、e-cap、tan-cap或固体电容器2.2µF时可稳定工作
  • 环境温度范围：-40°C至85°C

应用

  • LCD-TV和监视器
  • 机顶盒
  • 家用电器

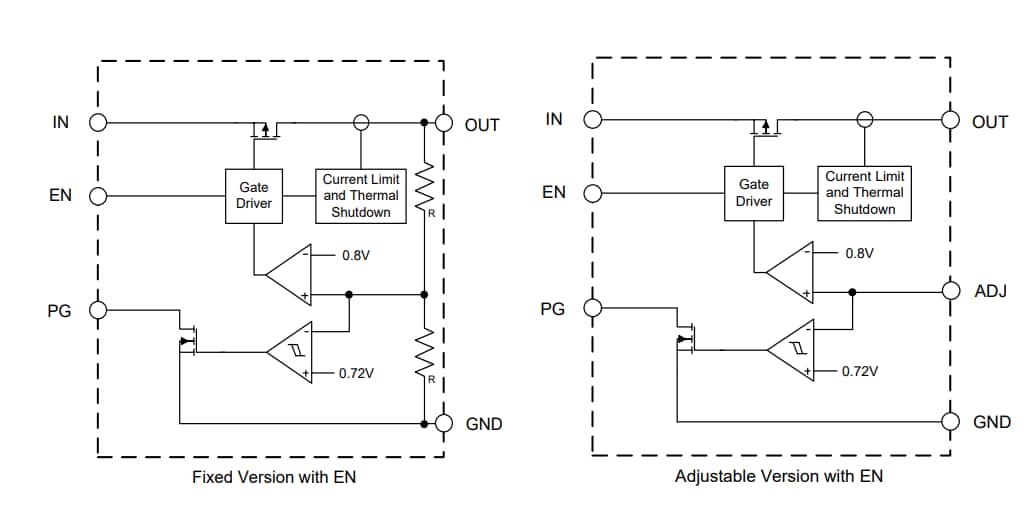

功能框图

框图 - Diodes Incorporated AP7361E低压差稳压器

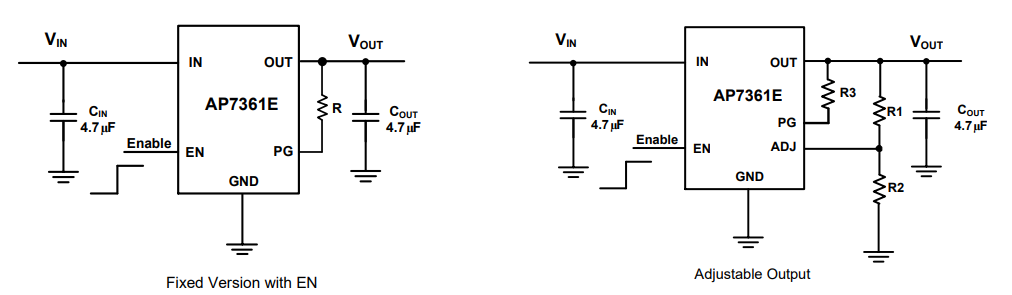

AP7361E典型应用图

应用电路图 - Diodes Incorporated AP7361E低压差稳压器
发布日期: 2020-11-18 | 更新日期: 2024-08-20
