Diodes Incorporated AP7368低压差 (LDO) 稳压器
Diodes Incorporated AP7368低压差 (LDO) 稳压器设计用于提供高输出电压精度、低RDS(on)、高PSRR、低输出噪声和低静态电流。这些稳压器具有500mA/1A输出电流，基于CMOS工艺。AP7368稳压器包含电压基准、误差放大器、电流限制电路以及可开/关器件的使能输入。通过集成电阻网络，可提供固定输出电压型号。低功耗和线路/负载瞬态响应等特性使得AP7368 LDO稳压器非常适合用于低功耗手持汽车设备。典型应用包括智能手机、相机、平板电脑、便携式媒体播放器、射频电源、无线适配器以及无线通信。
特性
- 低VIN和宽VIN范围：1.7V至5.5V
- 输出电流：500mA/1A（由LCON设置）
- VOUT精度：±1%
- 纹波抑制：80dB（1kHz时）
- 低输出噪声：16µVrms（10Hz至100kHz）
- 低静态电流：110µA
- 固定VOUT：9V至4.3V
- 工作温度范围：-40°C至85°C
- 浪涌电流限制：300mA (LCON=”L”)
- 60mA (LCON=”L”) 折返短路保护
- 无铅，符合RoHS指令
- 无卤素和不含锑的“绿色”器件
- 符合AEC-Q100/101/200标准
- 采用X1-DFN 1612-8（B型）封装
应用
- 智能手机
- 平板电脑
- 射频电源
- 摄像头
- 便携式视频
- 便携式媒体播放器
- 无线适配器
- 无线通信

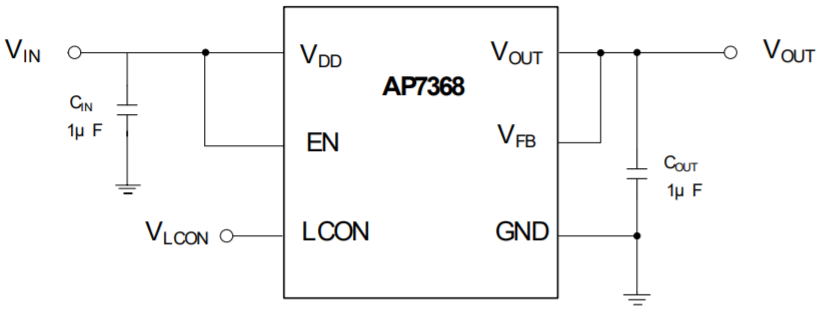

典型应用电路

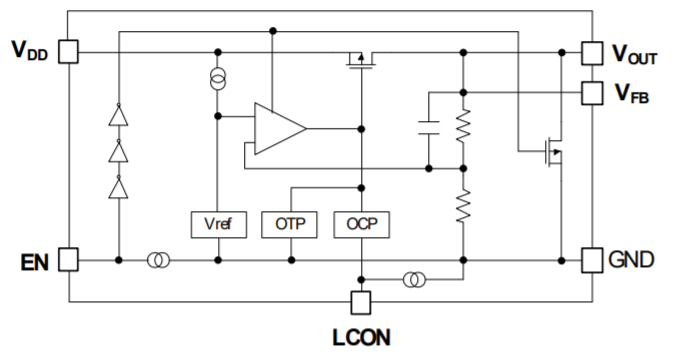

框图
了解详情
