Diodes Incorporated PI2DPT1021Q双向重定时器
Diodes Incorporated PI2DPT1021Q双向重定时器是一款高性能、汽车级、位级重定时器，设计用于USB Type-C和DP1.4应用。这款重定时器具有接收器自适应CTLE和发射器3抽头均衡，可以为5GHz信号传输补偿高达-23dB的通道损耗。PI2DPT1021Q重定时器支持高达10Gbps的数据传输速率，非常适合用于高分辨率视频和快速数据传输。集成AUX/SBU开关可自动将DisplayPort AUX信号映射到USB Type-C SBU线，从而简化设计并减少外部组件。该ReTimer支持多种配置模式，包括4通道DP、2通道DP/1通道USB3.2 Gen1x1/Gen2x1、1/2通道USB3.2 Gen1x1/Gen2x1或USB3.2 Gen2x2，所有这些都可以通过I2C接口进行控制。
该设备包括Rx端接检测、LFPS检测和AUX监听器等功能，用于智能电源和模式管理。PI2DPT1021Q重定时器符合AEC-Q100 2级标准，具有PPAP功能，在通过IATF 16949认证的工厂中制造，确保了汽车级别的可靠性。这款位级重定时器非常适合用于汽车信息娱乐系统、智能驾驶舱、后座娱乐和有源电缆应用。
特性
- 支持10Gbps USB Type-C DP1.4 Alt重定时器
- 可配置为USB 3.2 Gen 2 x1或x2、USB 3.2 Gen 2 x1/2通道DP1.4（仅限源侧）、4通道DP1.4（仅限源侧）操作
- 支持抖动清除和4通道双向操作
- 通道损耗补偿：-23 dB（5 GHz时）
- 低延迟：<1>
- 自适应连续时间线性均衡器（CTLE
- 开机后默认USB Type-C安全状态 (Hi-Z)
- Rx端接检测，用于节能控制
- 用于边带信号的集成AUX通道交叉开关
- 用于电源管理的集成AUX收听器
- Type-C连接器翻转式和非翻转式插头支持
- 支持I2C从设备支持速度高达1MHz
- 单电源为1.8V ±5%
- 支持AEC-Q100 2级标准
- 工作温度范围：-40 °C至105 °C
- 完全无铅，完全符合RoHS标准
- 无卤素无锑的[“绿色”设备]
应用
- 汽车信息娱乐与仪表板
- 汽车后座娱乐
- 汽车智能驾驶舱
- 汽车有源电缆
资源
PC内部的DP Alt Type-C连接器

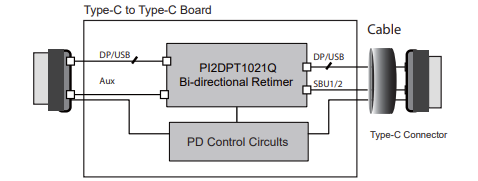

DP Alt双向有源电缆
发布日期: 2025-10-07
| 更新日期: 2025-10-24
