Diodes Incorporated PI2DPX1264线性ReDriver™

Diodes Incorporated PI2DPX1264线性ReDriver ™ 是一款非阻断DisplayPort 2.1/eDP1.5转接驱动器，设有片上AUX通道监听器。 该器件支持UHBR13.5（13.5Gbps）、UHBR10（10Gbps）、HBR3（8.1Gbps）、HBR2（5.4Gbps）和DisplayPort双模式。 PI2DPX1264线性转接驱动器还支持DisplayPort无辅助高级链路电源管理（ALPM）。 该器件具有低于300ps的超低延迟，可改善互操作性，同时支持输入通道极性互换，并且可以独立控制CTLE增益和平坦增益。

PI2DPX1264线性转接驱动器可根据数据速率自动选择预定义的EQ/FG设置，以实现SI优化。该器件包含一个I2C从接口，支持高达1MHz的速度。PI2DPX1264线性转接驱动器不含铅，符合RoHS标准。该器件用于有源电缆、笔记本电脑、VR/AR眼镜、游戏主机和嵌入式显示面板。

特性

  • 4通道配置，带13.5Gbps线性转接驱动器
  • 支持eDP1.5/DP2.1，通道速度高达13.5Gbps DP2.1（UHBR13.5）
  • 超低延迟（<300ps），可提高互操作性和数据吞吐量
  • CTLE增益和平坦增益的独立控制
  • 集成辅助监听器，用于电源管理和速度检测
  • 支持I2C从接口，速度高达1MHz
  • 支持DisplayPort无辅助高级链路电源管理（ALPM）
  • 支持DisplayPort双模式
  • 根据数据速率自动选择预定义的EQ/FG设置，实现SI优化
  • 输入通道极性可互换
  • 低有源电流消耗：
    • 4通道DP：160mA（典型值）
    • 2通道DP：80mA（典型值）
    • 1通道DP：40mA（典型值）
  • 单电源电压：1.8V±5%
  • 支持工业温度范围：-40 °C至85 °C
  • 无铅，符合RoHS标准

应用

  • 笔记本电脑
  • 台式电脑
  • 游戏控制台
  • VR/AR眼镜
  • 有效连接线
  • 嵌入式显示面板

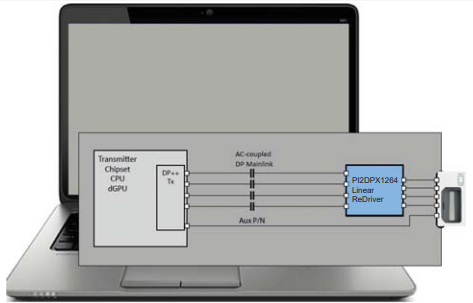

带DisplayPort连接器应用的系统
