Diodes Incorporated PI3CLS9606 I3C/I2C-bus电压电平转换器
Diodes Incorporated PI3CLS9606 I3C/I2C总线电压电平转换器是一款2位双电源转换收发器，可实现传统I2C总线/SMBus应用和12.5MHz I3C总线应用的双向电压电平转换。PI3CLS9606具有自动方向检测、两个1位输入输出端口（An和Bn）、一个输出使能输入（OE）以及两个电源引脚（VCCA 和VCCB）。VCCA 和VCCB 可以接受0.72V至1.98V之间任何电压的供电，但VCCA 必须≤VCCB 才能确保正常运行。PI3CLS9606可用于开漏和推挽应用，包括采用I3C和I2C协议的电平转换应用。
端口A以VCCA 为基准，端口B以VCCB 为基准。高电平有效OE引脚以VCCA 为基准，可通过VCCA 或VCCB 域信号进行控制。引脚OE处的低电平会使输出处于高阻抗关断状态。Diodes Incorporated PI3CLS9606完全适合使用IOFF的局部掉电应用，IOFF电路可禁用输出，防止断电时任何破坏性回流电流通过该器件。
特性
- I3C/I2C总线和SMBus双向电平转换器
- 端口A工作电源电压VCCA 的范围为0.72V至1.98V；端口B工作电源电压VCCB 的范围为
- 0.72V至1.98V：VCCA ≤ VCCB
- 高电平有效中继器使能输入
- 无锁定操作
- 断电高阻抗I2C总线引脚
- ESD保护超过8KV HBM，符合JESD22-A114标准
- 8引线、1.4mmx1.0mm X1DFN（HK8）封装
- 无铅，符合RoHS指令
- 无卤、无锑的绿色器件
规范
- 转换范围：0.72V至1.98V
- 最大信号速率：52MHz
- 需要2位
- 传播延迟时间：2.5ns
- 工作电源电流：3.5µA
- 环境/结温范围：-40°C至+85°C

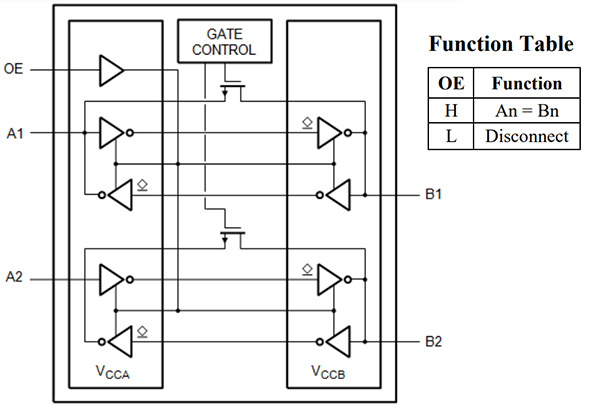

方框图
发布日期: 2023-12-04
| 更新日期: 2024-03-11
