Diodes Incorporated PI3DBS16222Q 2x2交换开关

Diodes Incorporated PI3DBS16222Q 2x2交换开关是一款汽车级差分交换开关，具有直通引脚分配。PI3DBS16222Q提供2x2交换 (20Gbps)。该器件非常适合用于PCI Express 4.0、USB 4.0、USB 3.1 Gen 2、Thunderbolt 4和10G BASE-KR应用。

当Diodes PI3DBS16222Q 2x2交换开关选择控制输入为低电平时，端口A连接到端口B，端口C连接到端口D，实现八通道差分直通。此外，当选择控制输入为高电平时，端口A连接到端口D，端口B连接到端口C。

特性

  • 四个差分通道2x2交换开关
  • 数据速率高达20Gbps；支持PCI Express® 4.0、USB 4.0、USB 3.1 Gen 2、Thunderbolt™ 4、10G BASE-KR等应用
  • 低串扰：
    • -30dB（4.0GHz时）
    • -19dB（8.0GHz时）
    • -17dB（10GHz时）
  • 低插入损耗：
    • -1.0dB（4.0GHz时）
    • -1.5dB（8.0GHz时）
    • -2.0dB（10GHz时）
  • 双向工作
  • 较低的位对位偏移：10ps
  • 工作范围：3.3V±10% VDD
  • 符合汽车AEC-Q100标准2级（-40°C至+105°C）
  • 可湿性QFN设计
  • 完全无铅，完全符合RoHS指令
  • 无卤无锑的“绿色”器件
  • 符合AEC-Q100标准并具有PPAP功能，在通过IATF 16949认证的工厂中制造
  • 30引脚、TQFN (ZL30)、2.5mm x 4.5mm封装（无铅、绿色）

应用

  • 应用高达20Gbps，包括PCIe 4.0、USB 3.2 Gen 2、10GE、Thunderbolt 4、SAS 3.0和SATA 3.0
  • 汽车

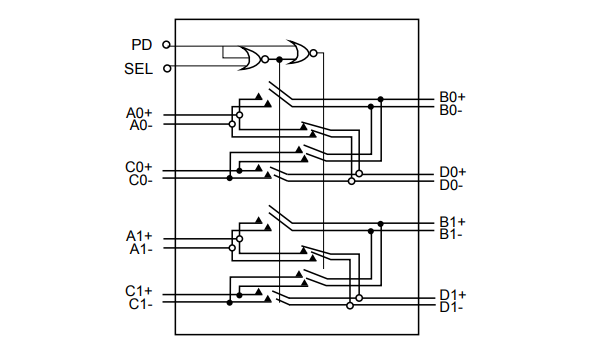

框图

框图 - Diodes Incorporated PI3DBS16222Q 2x2交换开关
发布日期: 2023-01-04 | 更新日期: 2023-01-10
