Diodes Incorporated PI3DPX1225AZLBEX转接驱动器
Diodes Incorporated PI3DPX1225AZLBEX转接驱动器是一款适用于源端应用的USB Type-C® DP-Alt DP 2.1 UHBR13.5/USB 3.2 Gen 2 6:4线性转接驱动器，支持透明DP链路训练。该转接驱动器具备可通过I2C编程的均衡、输出摆幅和增益调节功能，可优化信号性能，同时采用非阻塞式超低延迟线性转接驱动架构，实现卓越的抖动性能。PI3DPX1225AZLBEX转接驱动器符合VESA DP Alt 2.1 UHBR13.5、DP 1.4和USB 3.2 Gen 2行业标准。该转接驱动器支持灵活的Type‑C切换，带方向检测功能，采用3.3V单电源供电和紧凑型40引脚WQFN封装。典型应用包括游戏笔记本电脑和边缘计算系统。在这些应用中，长距离传输下的高速DisplayPort和USB信号完整性至关重要。
特性
- 灵活的DP 2.1 UHBR13.5/USB 3.2 Gen 2 Type-C切换，用于DP-Alt输出
- 无延迟DisplayPort转接驱动器，支持可变视频帧率控制
- 符合DP 1.4（8.1Gbps）、DP 2.1 UHBR10（10Gbps）、UHBR13.5（13.5Gbps）和USB 3.2 Gen 2（10Gbps）标准
- 针对每种DP/USB模式，提供接收端均衡、平坦增益和-1dB压缩输出摆幅
- 非阻塞式超低延迟线性转接驱动，支持透明DisplayPort链路训练
- 内置Type-C控制逻辑，支持插拔、正反方向检测，具备I2C编程模式
- I2C从模式，速率高达1MHz
- 3.3V单电源
- 40引脚4mm x 6mm WQFN（ZLB）封装
- 完全无铅，完全符合RoHS标准
- 不含卤素和锑。“绿色”器件
- 适用于需要特定变更控制的汽车应用（即符合AEC-Q100/101/104/200标准、具备PPAP能力并在通过IATF 16949认证工厂中生产的器件）
应用
- 游戏笔记本
- 边缘计算

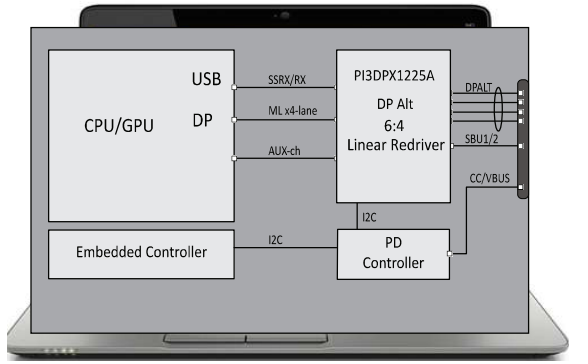

游戏笔记本应用框图
