Diodes Incorporated PI3USB4000DQ USB开关IC
Diodes Incorporated PI3USB4000DQ USB开关IC是一款2: 1差分通道多路复用器/解复用器开关。该IC设计具有0V至5.5V宽输入电压范围和35μA低功耗。PI3USB4000DQ开关IC可以通过USB2.0信号，带宽为1GHz，保持信号完整性和眼图开路。所有I/O引脚均可耐受高电压，C0+/C0-引脚可耐受高达24V电压。在4.75V时实现过压保护 (OVP)，在检测到过压情况时立即关闭通道。PI3USB4000DQ USB开关IC非常适合用于智能手机、平板电脑、笔记本电脑、PC和USB-C应用。
特性
- 差分双向2:1多路复用器/解复用器
- 宽输入电压范围：0V至5.5V
- 宽带宽：1GHz
- 超低Con：7pF
- 超低Ron：5Ω（典型值）
- 低传播延迟：0.25ns（典型值）
- 低关断隔离：-30d（240MHz时）
- 低串扰：240MHz（1.25GHz时）
- 低功耗：35µA（典型值）
- 宽电源电压范围：2.7V至5.5V
- 在控制引脚上支持1.8V逻辑
- 宽温度范围：-40ºC至+125ºC
- AECQ 1级
- 无铅，完全符合RoHS指令
- 保护特性：
- 掉电模式下漏电流关断保护
- 所有I/O引脚均具有高电压容差：
- C0+/C0-容差：至24V
- Lx+/-容差：6V
- VDD容差：至6V
- 器件上电和启用时，Vbus短路至C0-/C0+时提供过压保护
- (C0+/-) 上ESD保护：
- IEC61000-4-2, 10kV
- 10触点、UQFN (ZUA)、1.5mm x 2mm、0.5mm(h)、0.6mm脚距
应用
- 智能手机
- USB-C接口
- 平板电脑
- 笔记本电脑
- PC

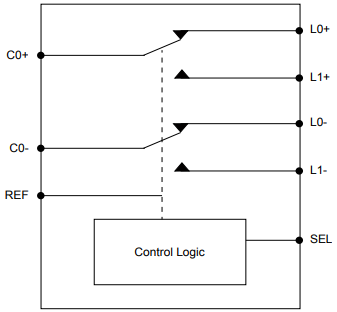

框图
应用示意图
