Diodes Incorporated PI6CG334Q PCIe Gen 6时钟发生器

Diodes Incorporated PI6CG334Q PCIe Gen 6时钟发生器是一款四路输出超低功耗器件，采用25MHz晶体或CMOS基准作为输入，通过片上终端生成100MHz低功耗差分HCSL输出。另外还提供了一个缓冲基准输出，作为其他电路的低噪声基准。PI6CG334Q采用Diodes专有的PLL设计，实现了非常低的抖动，符合PCIe Gen 1/Gen 2/Gen 3/Gen 4/Gen 5/Gen 6要求。该时钟发生器还具有各种选项（通过SMBUS实现不同转换率和振幅），因此用户可以轻松配置器件，从而优化单个电路板的性能。还支持可选的扩频选项，以降低各种汽车应用的 EMI。

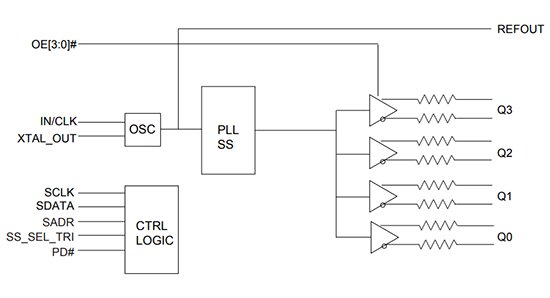

特性

3V电源电压
25MHz晶振/CMOS输入
带片上终端的4路差分低功耗HCSL输出
单独输出使能
CMOS参考输出
针对各输出的可编程转换速率和输出振幅
差分输出阻断，直到锁定PLL
差分输出上的可选扩频：0%、-0.25%或-0.5%
搭接引脚或SMBus进行配置
差分输出至输出偏移：<50ps

超低抖动输出
- PCIe 6.0公共时钟 (RMS) 抖动：<0.04ps
- 差分逐周期抖动：<50ps
符合PCIe Gen 1/Gen 2/Gen 3/Gen 4/Gen 5/Gen 6标准
工作温度范围：-40°C至+105°C
符合AECQ-2级标准
32引脚、5mm x 5mm WQFN (ZHW) 封装
完全无铅，完全符合RoHS指令
无卤、无锑的绿色器件

规范

电源电压范围：3.135V至3.465V
最大模拟电源电流：25mA（22mA典型值）
20mA最大电源电流，17mA（典型值）
IO电源电流：31mA（最大值），27mA（典型值）
局域网唤醒电流
- 最大模拟电源：1mA，0.5mA（典型值）
- 电源：6mA（最大值），3mA（典型值）
- 输出电源：2mA（最大值），1mA（典型值）
掉电电流
- 最大模拟电源：1mA，0.5mA（典型值）
- IO：2mA（最大值），1mA（典型值）
- 电源：2mA（最大值），1mA（典型值）

输入
- 内部上拉/下拉电阻：120KΩ（典型值）
- 最大引脚电感：7nH
晶体
- 基本工作模式
- 频率：25MHz（典型值）
- 最大等效串联电阻：50Ω
- 典型负载电容：8pF
- 最大分流电容：7pF
- 最大驱动电平：200µW
最大ESD保护 (HBM)：2000V
最高结温：+125°C
