Diodes Incorporated ZXMS81045SP IntelliFET®高侧电源开关
Diodes Incorporated ZXMS81045SP IntelliFET®高侧电源开关在SO-8EP（E型）裸露散热片封装中集成了保护和诊断功能。ZXMS81045SP提供单片N沟道垂直功率MOSFET，具有集成式温度和电流传感器（带电荷泵栅极电源）。它在关断状态下具有低静态电流。该开关通过输入的高电平有效3.3V和5V逻辑电平驱动实现。
Diodes Inc ZXMS81045SP具有诊断电流检测输出（与负载电流成正比）以及定义的诊断故障信号（在过载、过热、短路或开路负载条件下）。
特性
- 保护功能
- 通过外部元件实现电池反向保护
- 电压相关电流限制
- 通过自动重启实现过热保护
- 过压保护，包括负载突降
- 稳定的欠压保护
- ESD保护
- 通过外部元件实现接地失效保护
- 增强短路保护
- 在过载、过热或短路情况下定义的故障信号
- 诊断功能
- 成正比的负载电流检测输出
- 线性电压降调节，即使在非常低的负载电流下也能保持检测精度
- 通过逻辑输入启用
- 定义的温度和电流相关性
- 开路负载检测
- 在导通状态下使用负载电流检测
- 在关断状态下使用输出电压检测
- 成正比的负载电流检测输出
应用
- 具有诊断反馈的高侧开关，用于：
- 12V接地负载
- 电阻、电感和电容负载
- 适合用于高浪涌电流负载
- 白炽灯 (P27W/P21W)、电机等
- 紧凑型低功耗替代产品，用于：
- 继电器、保险丝和分立电路
规范
- 工作电压：5V至28V
- 最大电源电压：41V
- 最大导通电阻：90mΩ (TJ=+150°C)
- 标称负载电流：4A
- 电流检测比：1200（典型值）
- 最小电流限制：25A
- 最大待机电流：0.5µA (TJ=+25°C)

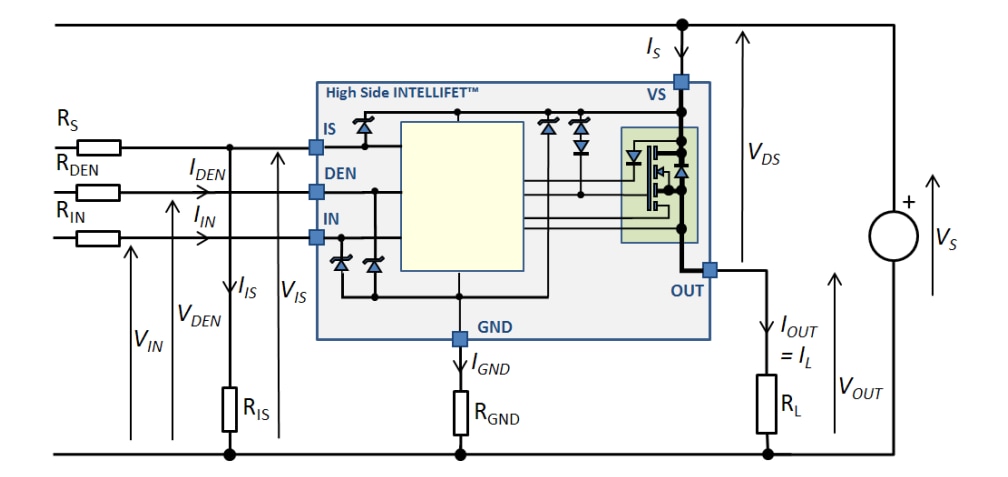

典型应用电路
功能框图
发布日期: 2023-03-29
| 更新日期: 2023-03-31
