Diodes Incorporated PI3DPX1235Q 6:4交叉开关线性转接驱动器
Diodes Incorporated PI3DPX1235Q 6:4交叉开关线性转接驱动器支持透明的DP链路训练，适用于源端应用。PI3DPX1235Q符合VESA DP Alt 2.1 UHBR13.5和USB 3.2 Gen 2行业标准。Diodes PI3DPX1235Q USB Type-C® DP-Alt DP 2.1 UHBR13.5/USB 3.2 Gen 2 6:4线性转接驱动器可通过I2C控制设置轻松调节均衡、输出摆幅和增益值。该器件可通过减少符号间干扰抖动来优化DP/USB信号性能。与传统的CMOS限制转接驱动器相比，该非阻断线性转接驱动器具有更好的附加抖动性能。线性均衡不会阻断接收端DFE的自适应通道控制，支持DisplayPort透明链路训练（LT），无需依赖DP-Aux通道监听器。
特性
- 灵活的DP 2.1 UHBR13.5/USB 3.2 Gen 2 Type-C切换，用于DP-Alt输出
- 无延迟显示端口转接驱动器，用于可变视频帧速率控制
- 符合DP 1.4（8.1Gbps）、DP 2.1 UHBR10（10Gbps）、UHBR13.5（13.5Gbps）和USB 3.2 Gen 2（10Gbps）标准
- 接收器均衡、平坦增益、-1dB压缩输出摆幅（每个DP/USB模式）
- 非阻断超低延迟线性转接驱动，支持DisplayPort透明链路训练
- 内置控制逻辑，用于Type-C插拔的正常方向和翻转方向，支持I2C编程模式
- 从I2C模式速度高达1MHz
- 3.3 V单电源
- 支持AEC-Q100 2级标准（-40°C至+105°C）
- 40引脚、4mmx6mm、WQFN（ZLB）封装（无铅绿色）
- 完全无铅，完全符合RoHS指令
- 无卤、无锑的绿色器件
- 适用于需要特定变更控制的汽车应用；符合AEC-Q100标准，支持PPAP，由经IATF 16949认证的工厂制造
应用
- 智能驾驶座舱
- 后座娱乐系统
- ADAS

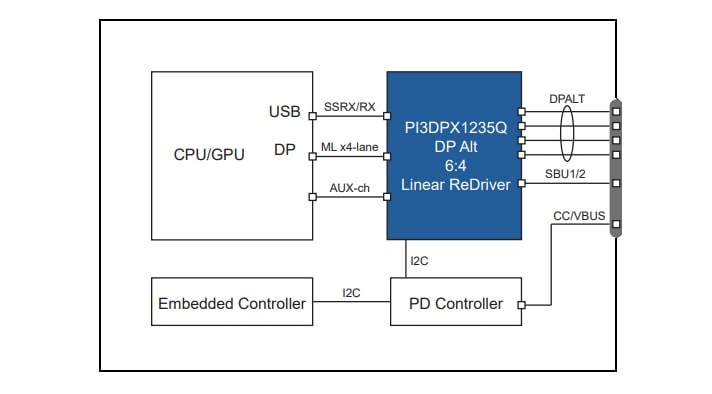

应用示意图
