Diodes Incorporated PI3HDX1212 12Gbps HDMI™ 2.1 1:2信号复用器

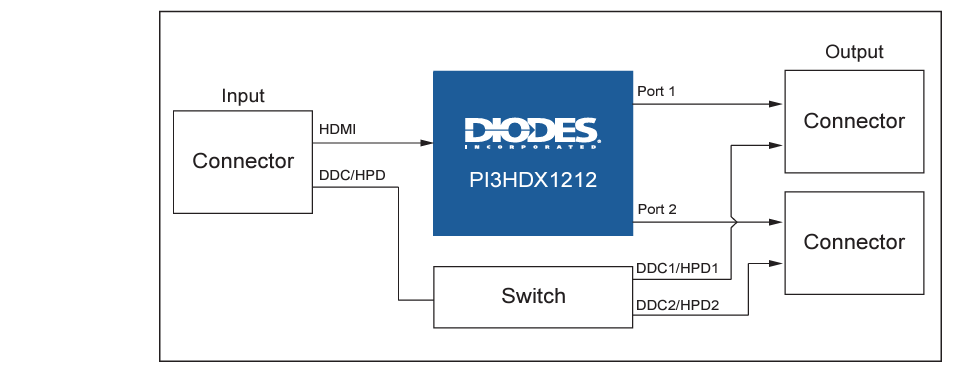

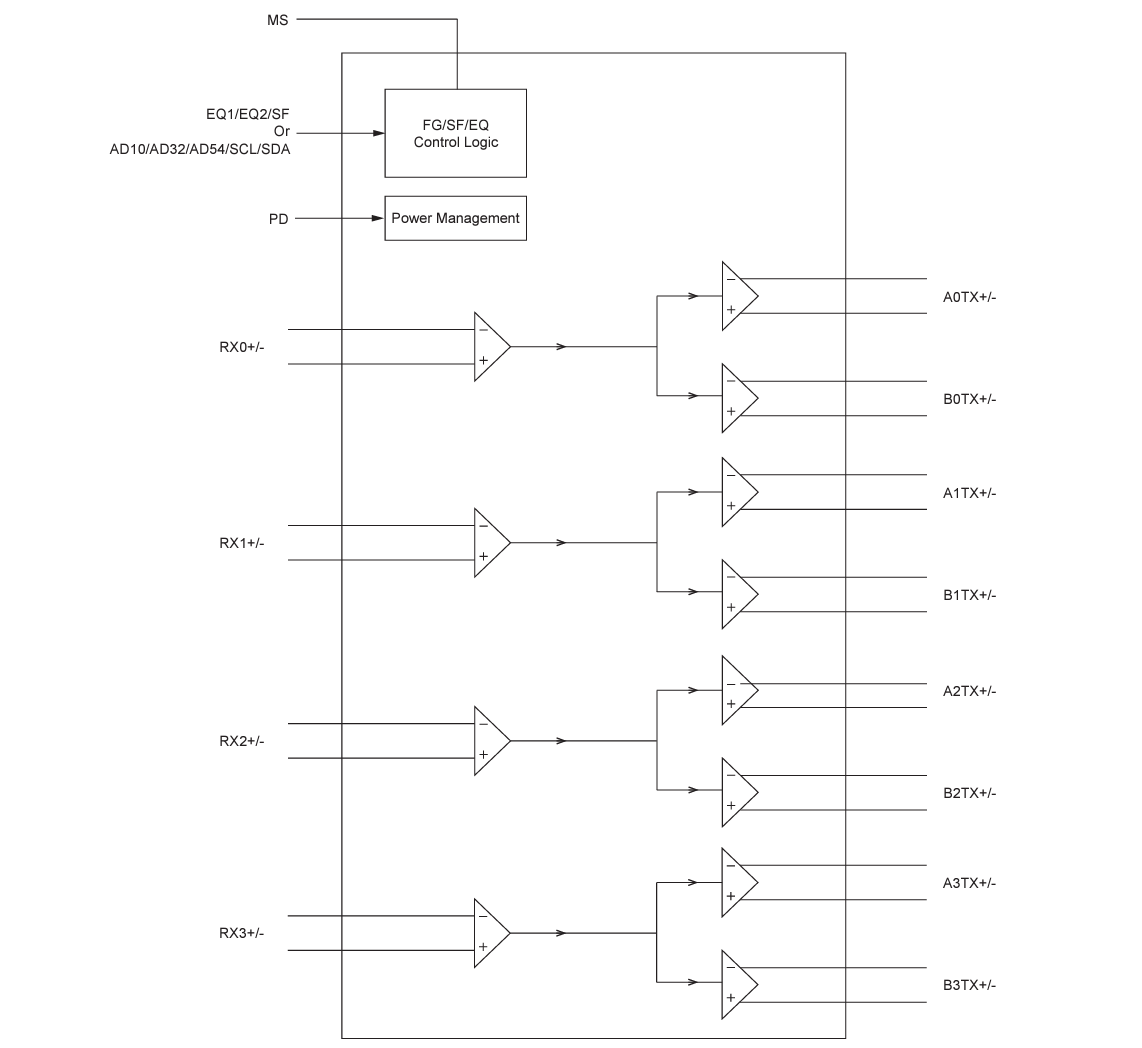

Diodes Incorporated PI3HDX1212 12Gbps HDMI™ 2.1 1:2信号复制器设计用于基于HDMI 2.1标准信号处理的高分辨率视频网络。PI3HDX1212将差分信号驱动到多个视频显示单元。根据模式选择引脚，该器件具有可控的均衡器、平坦增益和输出摆幅线性度，可通过引脚或^I2C控制进行调节。最大HDMI数据速率为12Gbps，分辨率为8K（60Hz时）或4K（120Hz时），非常适合用于8K HDTV、PC图形产品和其他外设。对于PC图形应用,PI3HDX1212位于驱动器侧，将差分信号扇出到多个显示单元，如PC LCD显示器、投影仪和电视。CTLE均衡器在转接驱动器的输入端实现，以减少ISI抖动并补偿通道损耗。
