Diodes Incorporated ZXTP56020FDBQ双极晶体管

Diodes Inc. ZXTP56020FDBQ双极晶体管是一款 20V双PNP配置双极结型晶体管 (BJT)， 采用尺寸紧凑的薄型U-DFN2020-6 SWP封装。BJT符合AEC-Q101标准，可靠性高。 ZXTP56020FDBQ晶体管的集电极至发射极 击穿电压 (BVCEO) 为-20V，集电极连续电流高达-2A。这款双极晶体管可为功耗要求苛刻的应用提供高达2.47W的功率耗散。 ZXTP56020FDBQ BJT的工作温度范围是-55°C至155°C， 在-1A情况下提供小于-150mV的低饱和电压。典型 应用包括矩阵LED照明和电源管理。

特性

  • 高达-20V BVCEO
  • -2A高集电极连续电流 (IC)
  • 100mΩ低等效导通电阻 (RCE(SAT))
  • 小于-150mV (-1A) 低饱和电压 VCE(SAT)
  • 镀锡侧壁可用于AOI中的可湿侧面
  • 为功耗要求苛刻的应用提供高达2.47W的功率耗散
  • 高度为0.6mm的薄型封装，适用于薄型应用
  • 无铅， 完全符合RoHS指令
  • 无卤无锑的“绿色”器件

应用

  • 矩阵LED照明
  • 电源管理

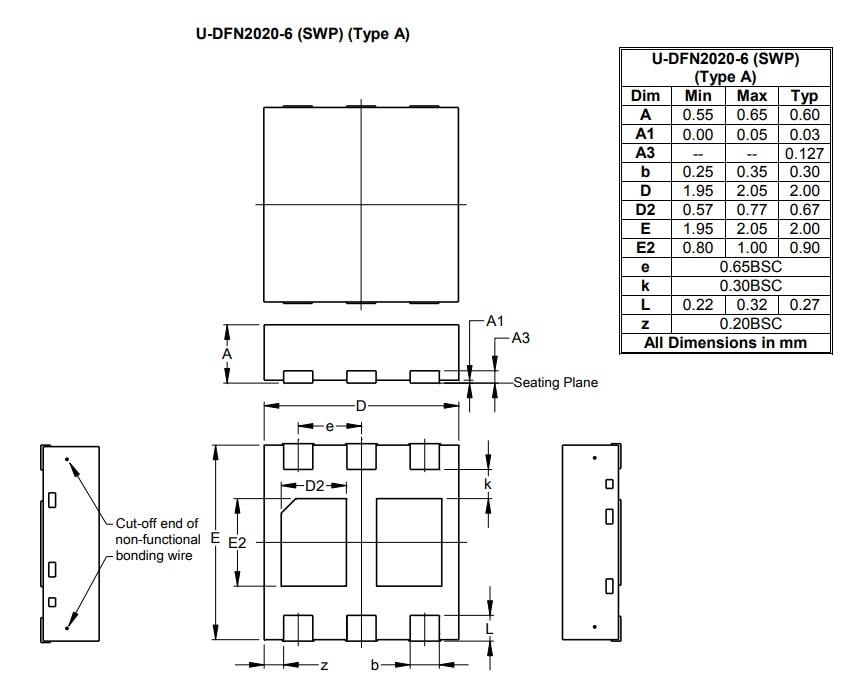

机械尺寸

Diodes Incorporated ZXTP56020FDBQ双极晶体管
发布日期: 2018-06-01 | 更新日期: 2022-09-28
