Eaton Electronics CLCC系列共模电感器

Eaton Electronics CLCC系列共模电感器提供灵活可靠的网络PHY接口，并采用3216和2012两种尺寸封装。CLCC1V和CLCC2V组合使用时，可为IEEE 802.3 1000Base-T以太网应用提供高达2.5G的高速滤波。CLCC电感器采用精密线圈绕组，可为各种高速商业网络应用提供具有低绕组间电容特性的出色滤波功能。这些电感器采用磁屏蔽，在-40°C至+85°C的宽工作温度范围内具有EMI抗扰性。Eaton Electronics CLCC系列共模电感器适用于游戏、4K高清视频流、机顶盒和路由器。

特性

  • CLCC1V2012
    • 高频下具有高阻抗
    • 出色的噪声抑制性能
    • 0805（2012公制）紧凑型封装
    • 配合CLCC2V3216自耦变压器，可用于电容式芯片LAN应用
  • CLCC2V3216
    • 用作自耦变压器
    • 电容式芯片LAN
    • 1206（3216公制）紧凑型封装
    • 配合CLCC1V2012共模电感，可用于电容式芯片LAN应用

应用

  • 1G、2.5G Base-T
  • RJ45网络接口卡
  • 以太网交换机、路由器、ADSL
  • VDSL数字设备
  • 网络机顶盒
  • 智能电视
  • 网络摄像头
  • PC主板
  • 工业主板

规范

  • 工作温度范围：-40°C至+85°C
  • 湿度敏感度等级 (MSL)：1
  • 最大额定电压：50VDC
  • 电流范围：200mA至300mA
  • 绝缘电阻：10MΩ

数据手册

其他资源

应用示例

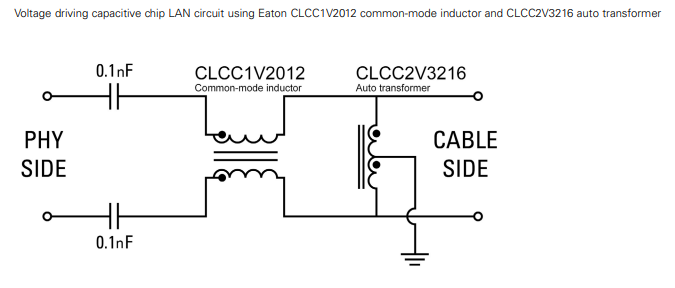

应用电路图 - Eaton Electronics CLCC系列共模电感器

视频

发布日期: 2024-03-18 | 更新日期: 2025-01-09
