Texas Instruments TPS22996EVM负载开关评估模块(EVM)
Texas Instruments TPS22996EVM负载开关评估模块 (EVM) 是一个四层PCB，其包含TPS22996双通道负载开关器件。该器件的VIN 和VOUT 连接以及PCB布局布线可处理连续大电流，并提供进出被测设备的低电阻通道。Texas Instruments TPS22996EVM可精确测量TPS22996器件，同时为用户评估新功能提供简易界面。
特性
- VIN 输入电压范围：0.6V至VBIAS
- VBIAS 输入电压范围：2.5V至5.5V
- 板载导通电阻器，用于设置VOUT 压摆率
- 访问TPS22996负载开关设备的VIN 、VOUT 、ON、VBIAS 和GND引脚
- 每通道连续电流：4A（最大值）
应用
- 个人电脑和笔记本电脑
- 机顶盒和住宅网关
- 电信系统
- 固态硬盘 (SSD)

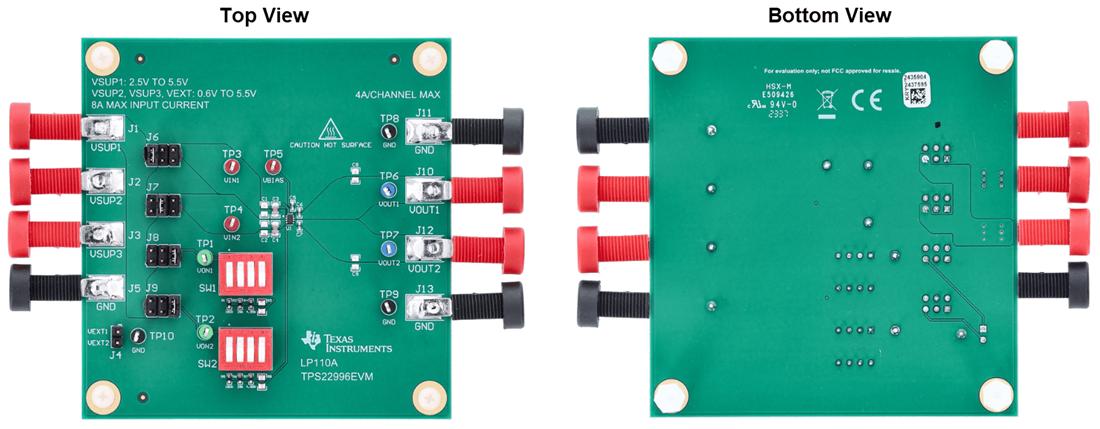

板布局
相关产品
Texas Instruments TPS22996双通道负载开关
该器件是一款双通道负载开关，具有受控接通功能。
