Silicon Labs SiXG301 2.4GHz +10dBm无线电板
Silicon Labs SiXG301 2.4GHz +10dBm无线电板是带有BRD4407A或 BRD4408A无线电板（取决于型号）的无线入门套件。这些电路板可为熟悉SixG301无线gecko片上系统（SoC）提供一个绝佳的平台。提供了开发Silicon Labs无线应用所需的所有必要工具。BRD4407A和BRD4408A是无线入门套件主板（BRD4001A）和无线专业套件主板（BRD4002A）的插件板。这些电路板为SixG301无线SoC提供了全面的参考设计，具有匹配网络和PCB天线，可在2.4GHz频带实现10dBm输出功率。
主板包含一个板载J-Link调试器、一个Packet Trace、一个接口和一个虚拟COM端口，从而支持所连接的无线电板以及外部硬件的应用程序开发和调试。主板还包含传感器和外设，可轻松演示SixG301 SoC的许多功能。
特性
- 主板
- 先进的能源监控器
- Packet Trace接口
- 逻辑分析仪（仅限BRD4002A）
- 虚拟COM端口
- SEGGER J-Link板载调试器
- 外部设备调试
- 以太网和USB连接
- Silicon Labs Si7021相对湿度和温度传感器
- 低功耗128x128像素存储器LCDTFT
- 用户LED和按钮
- 操纵杆（仅限BRD4002A型号）
- 20引脚2.54 mm EXP接头
- 无线SoC I/O分支焊盘
- 支持CR2032纽扣电池
- 无线电板（取决于型号）
- BRD4407A无线电板
- SixG301无线gecko SoC，配有4096kB闪存和512kB RAM (SiMG301M104LILB0)
- 反向 F PCB 天线（2.4 GHz 频带）
- BRD4408A无线电板
- SixG301无线gecko SoC带512kB RAM (SiMG301M104XILB0)
- 反向 F PCB 天线（2.4 GHz 频带）
- 64Mbit低功耗串行闪存
- BRD4407A无线电板
- 软件支持
- Simplicity Studio
- Energy Profiler
- 网络分析器
应用
- 智能家居和楼宇
- LED灯控制
- 多协议无线通信
- 安全物联网 (IoT)
- 工业和商业IoT
- 低功耗无线系统
套件内容
- SixG301-PK6037A - SixG301无线2.4GHz +10dBm 4MB闪存专业套件
- 1个BRD4002A无线专业套件主板
- 1个BRD4407A SixG301 2.4GHz、+10dBm、4MB闪存无线电板
- 1个2xAA电池座
- 1根10引脚1.27 mm IDC调试电缆
- 1调4引脚逻辑分析仪电缆
- 1个2x16引脚双行插头
- SixG301-RB4407A - SixG301 2.4GHz +10dBm 4MB闪存无线电板套件（单独的BRD4407A SixG301 2.4GHz +10dBm 4MB闪存无线电板）
- SixG301-RB4408A - SixG301 2.4GHz +10dBm Ext 8MB闪存无线电板套件（单独的BRD4408A SixG301 2.4GHz +10dBm Ext 8MB闪存无线电板）

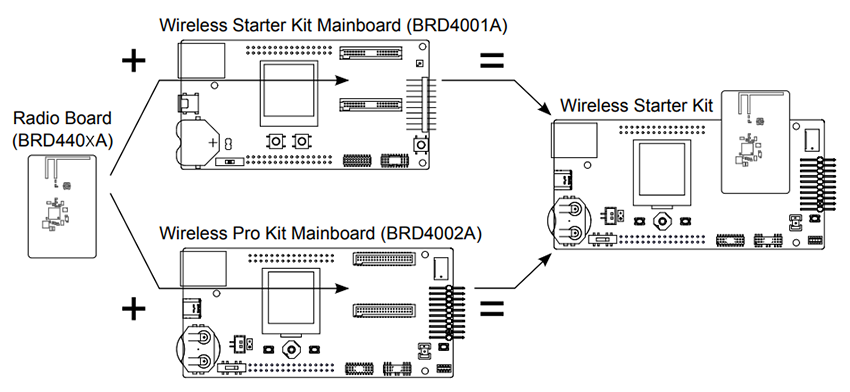

无线STK组合
硬件概览

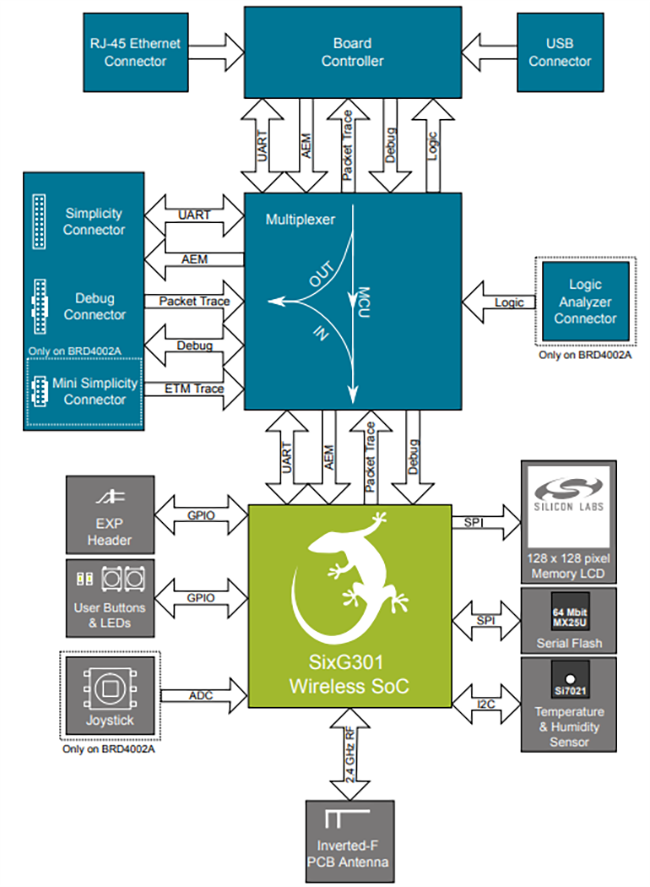

方框图
相关SoC
Silicon Labs SiXG301超低功耗IoT无线SoC
专为线路供电的智能设备而设计，提供集成的led预驱动器、4MB闪存和512KB RAM。
