Nexperia NEVB-NEX80806DA 评估板
Nexperia NEVB-NEX80806DA评估板是一款多模式反激式转换器的参考设计。 Nexperia NEVB-NEX80806DA可用于测试NEX80806反激式转换器的功能和性能。 通过简单的改造，用户还可以添加NEX81811（同步整流器控制器）和N沟道功率MOSFET，以评估同步反激式转换器。单层PCB布局使该电路板能够轻松适应辅助电源的实际工业应用。
特性
- 通用输入电压范围：85VAC至264VAC
- 输出电压：24V/1A
- 在230VAC满负载条件下，效率高达90.54%
- 在全范围内，纹波/噪声小于90mV
- 在264VAC条件下，待机输入功率小于120mW
- 全范围启动延迟小于0.8s
- 符合EN55022 B级别传导EMI标准
- 输入过压/欠压
- 输出过压保护
- 输出短路保护
- 尺寸：79 mm x 50 mm x 24.5 mm
应用
- USB PD/QC充电器
- 便携式设备的交流/直流适配器
- 工业和家用设备的辅助电源

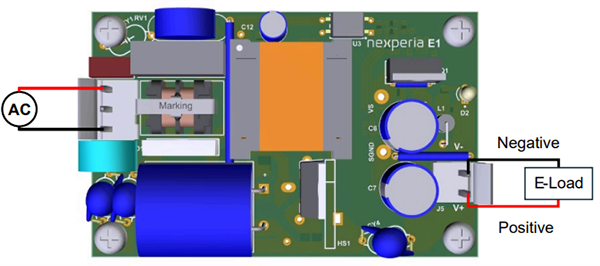

接线图
电路板组件
Nexperia NEX8080多模式反激式控制器
采用峰值电流模式控制的智能多模式PWM控制器。
Nexperia TL431 Adjustable Precision Shunt Regulators
Three-terminal devices with an output voltage range between Vref and 36V.
Nexperia US1M超快恢复整流器
一款具有高正向浪涌能力的1000V、1A整流器。该器件采用SOD1001-1 SMA封装。
Nexperia PNU65010超快恢复整流器
大功率密度，超快开关时间恢复整流器。
Nexperia 200V超快恢复整流器
拥有高功率密度，同时最大限度地减少反向恢复时间和损耗。
