Texas Instruments xWRL1432BOOST-BSD 评估板
Texas Instruments xWRL1432BOOST-BSD评估板是易于使用的77GHz mmWave传感器评估套件，基于xWRL1432器件，该器件具有板载ROGERS RO3003高性能天线。该电路板可通过USB接口访问点云数据和电源。xWRL1432BOOST-BSD支持与DCA1000EVM开发套件直接连接。它还有一个用于汽车应用的12V操作TCAN4550。
该套件由mmWave工具、演示和软件提供支持，包括mmWave Software Development K和TI Code Composer Studio（CCS）。可以使用附加板来实现其他功能。例如，DCA1000EVM可以访问传感器的原始ADC数据采集。板载XDS110可通过TI的CCS进行软件开发。xWRL1432BOOST-BSD可与MCU LaunchPad™开发套件生态系统连接。
特性
- 76 GHz至81 GHz毫米波传感器
- 基于ROGERS RO3003的PCB基底面
- 三根接收（RX）天线和两根发射（TX）天线，方位视场角（FoV）为90°，仰角视场角为20°
- USB供电的分立式DC/DC电源管理解决方案，具有板载功耗监控功能
- 主机控制接口支持60针高速接口，可与DCA1000和MCU LaunchPad™开发套件生态系统直接连接
- 12V操作TCAN4550用于汽车应用
套件内容
- xWRL1432BOOST 评估板
- 保修卡（免责声明表）
- 快速入门指南
- 微型USB电缆
视频

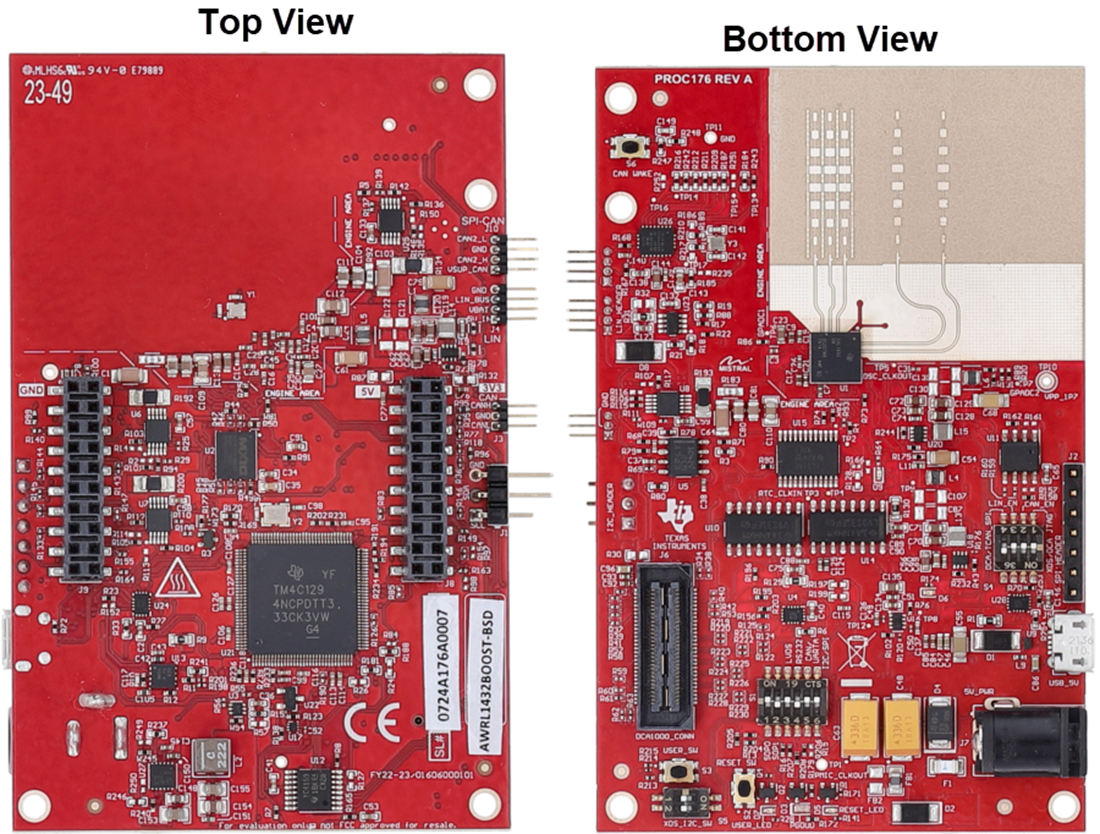

AWRL1432BOOST-BSD评估板布局
