NXP Semiconductors FRDM-STBI-NPM8传感器评估板
NXP Semiconductors FRDM-STBI-NPM8传感器评估板设计有必要的插头、跳线和信号测试点，以便于快速评估NPM8压力传感器。该评估板与Arduino UNO插头兼容，可方便安装在任何兼容的主板上。
推荐用于NPM8扩展板的主控微控制器单元 (MCU) 板是 FRDM-MCXW71，允许将其安装在顶部。FRDM-MCXW71支持通过串行外设接口 (SPI) 进行数据和命令传输。凭借其集成的2.4GHz无线连接功能，FRDM-MCXW71非常适合实现传感器连接。此设置需要一台个人电脑和随附的软件包（演示版），可从恩智浦 (NXP) 获取。
NXP Semiconductors FRDM-STBI-NPM8还可以在独立模式下运行，其中NPM8传感器通过Arduino扩展插头充当外部设备、传感器或外设的主机。此外，它还具有专用接口，可路由通用异步接收器-发射器 (UART) 信号，以支持来自InPlay的 IN100 NanoBeacon BLUETOOTH® 低功耗 (LE) 开发板。
此外，FRDM-STBI-NPM8非常适合需要具有高压范围工作能力的压力传感器的工业应用，例如工业气动工具。
特性
- 演示/定制套件
- 支持快速评估演示项目，并作为开发的坚实平台
- 使用FreeMASTER传感器工具进行图形可视化、寄存器级分析、实时中断评估和数据记录
- 支持通过托管IN100 NanoBeacon来实现InPlay低功耗 (LE) 蓝牙信标
- 传感器扩展板
- 兼容Arduino® 和大多数NXP MCU开发板
- 建议以FRDM-MCXW71开发板作为起点
- 支持与主机MCU之间实现集成电路总线 (I2C)、UART和SPI通信接口
应用
- 工业
- 气动工具
- 工业空气压缩机
- 工业气动工具（钻机）
- 喷漆喷雾器
- 棘轮扳手
- 水切割工具
- 消费电子产品
- 空调 (AC)
- 大型家用电器
- 中小型电器
套件内容
- FRDM-STBI-NPM8扩展板与Arduino Uno插头兼容
- 用于硬件配置的10个跳线

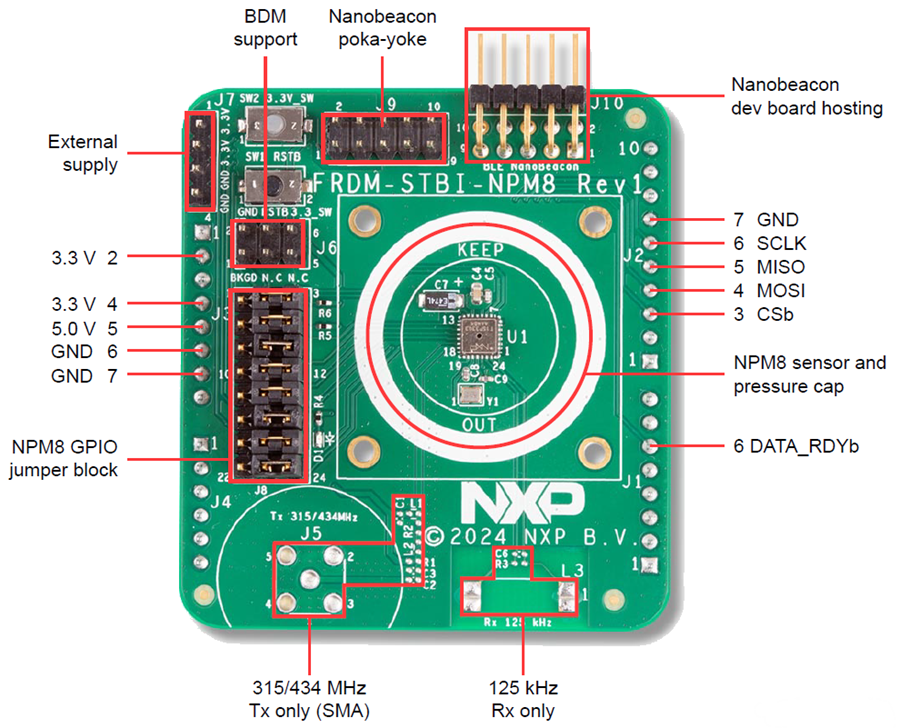

电路板特性

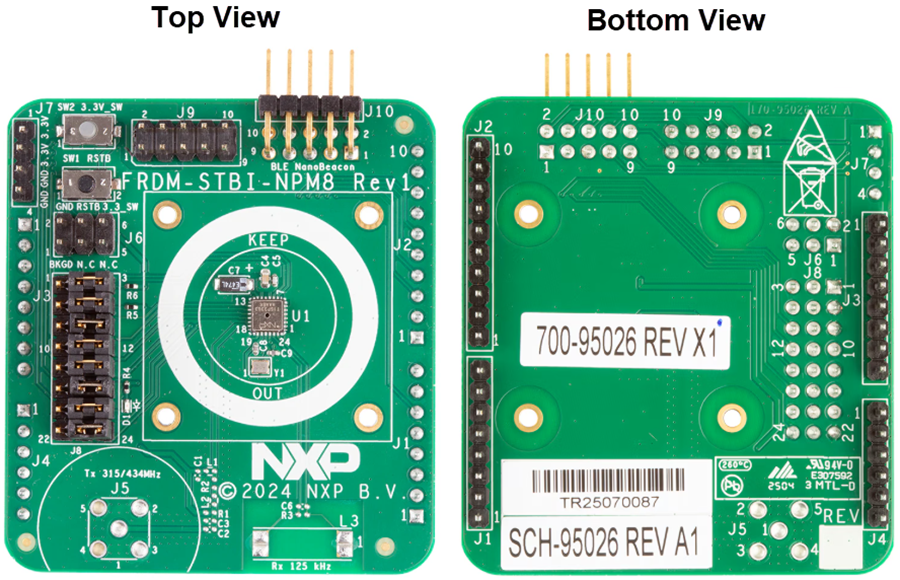

板布局
相关产品
InPlay IN100 Ultra-Low Power BLUETOOTH® Beacon SoCs
Designed for BLUETOOTH® Low Energy beacons in the 2.4GHz ISM band and a proprietary beacon mode.
开发工具
NXP Semiconductors FRDM-MCXW71 开发板
能够实现对MCXW71无线MCU的快速原型设计与便捷评估。
