Amphenol Wilcoxon 883M数字三轴MEMS加速度计
Amphenol Wilcoxon 883M数字三轴MEMS加速度计是一款高精度传感器，设计用于工业振动监测。Amphenol Wilcoxon 883M采用三轴加速度计和温度传感器，能够测量高达 ±16g峰值的加速度。该传感器输出每个轴的振动频谱、时间波形和15个计算振动指标，为基于条件的维护和故障诊断提供全面数据。883M的频率响应范围为2Hz至5kHz，可确保详细的振动分析。该器件采用Modbus RTU通信协议实现稳定数据传输，并兼容可编程逻辑控制器（PLC）、分布式控制系统（DCS）、监控控制和数据采集（SCADA）以及HMI显示器。
该传感器设计用于恶劣环境，具有IP67防护等级，工作温度范围为-20°C至+70°C。883M非常适用于监控旋转机械、传输系统、制造设备、暖通空调系统等。
特性
- 高频响应：高达5kHz
- IP67设计，在恶劣环境中工作，具有出色的耐用性和可靠性
- 通过RS-485串行总线实现的Modbus RTU通信协议可确保稳定的数据传
- 振动频谱、时间波形和12个频段的数字输出，有助于机器故障诊断
- 三轴同步测量带LED灯实时状态指示
- 同步测量三个轴和温度的机器振动
- 检测整体振动加速、速度和位移
- 时域波形提取和FFT频谱计算
- 真正峰值检测，用于实时轴承状态监控
- 内置自检，带实时LED状态指示灯
- 同步温度测量
- 频段符合机器振动测量国际标准
- ISO 10816-3和ISO 20816-3机械振动标准
- ISO 17243机床主轴振动
- 粘合剂安装（不含安装粘合剂，883M的平底表面可用于将传感器粘附到结构上）
- 随附兼容的RM8-ST-J94-50电缆
- M8 4引脚（公头）传感器连接器，黄铜，温度范围为-20°C至+80°C，防护等级为IP67
- 四芯UL 2725电缆，带黑色PVC护套，箔屏蔽，28AWG（3.5mm直径），温度范围为-10°C至+80°C
- 剥离和镀锡、热缩
- 长度标准：50ft（15m）
- 符合CE、RoHS2.0和REACH标准
应用
- 条件监测
- 植物平衡
- 过程监控
- 能量
- 自动化设备
- 半导体制造
- 旋转机械
- 电机
- 风扇
- 鼓风机
- 泵
- 压缩机
- 制造设备
- CNC 机床
- 输送带
- 传输系统
- 变速箱
- 联轴器
- 轴承
- 采暖、通风和空调（HVAC）系统
- 压缩机
- 冷却塔
- 吊车
- 起重机械
- 公路滚筒
- 物联网（IoT）和大数据的集成应用
- 监测车辆和飞机的运行条件
规范
- 动态
- ±16g峰值加速度范围
- 分辨率：0.488 mg
- 频率响应：2Hz至5kHz，±3dB
- 谐振频率：6.9kHz
- 频段输出（X、Y和Z轴）
- 加速度、RMS和峰值：2Hz至1kHz和10Hz至5kHz
- 速度、RMS和峰值：10Hz至1kHz和10Hz至5kHz
- 位移、RMS和峰值：2Hz至1kHz和10Hz至1kHz
- 其他输出
- 温度传感器范围：-20°C至+70°C
- 真正峰值：Fs（13.333kHz时）
- 6145线路频谱：0Hz至5kHz
- 13.333个时间波样品，1s
- 波峰因数
- 标准偏差：
- 通信
- RS485 接口
- Modbus RTU协议
- 推荐波特率范围：9600bps或115,200bps
- 最大波特率：921,600bps
- 用电
- 电源：6VDC 至24VDC
- 1个RCB LED指示灯
- 环境/机械
- 35mm直径x26mm高
- IP67密封等级
- 外壳材料
- A6061铝上部
- 不锈钢低303
- 四插座M8连接器
- 4引脚M8插配连接器
- 工作温度范围：-20 °C至+70 °C
- 相对湿度：5%至95%
传感器引脚定义

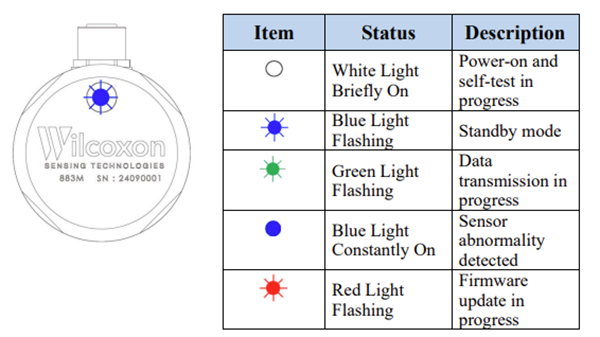

传感器LED指示灯
