Digi XBee® XR PRO射频模块

Digi XBee^® XR PRO射频模块是一款紧凑、可靠的解决方案，适用于部署远距离连接应用。该模块已获多个国家预认证，其工作频率范围为902MHz至928MHz，与Digi XBee SX射频模块在无线层面兼容。XBee XR PRO模块可通过Digi XBee Studio软件或简化的AT和API指令集轻松配置。模块采用集成式天线，无需复杂的射频设计，降低了开发成本，有助于加速OEM应用的上市时间。

该Digi模块专为在恶劣环境下实现可靠性而设计，采用跳频技术（FHSS），可在-40°C至+85°C的工业温度范围内工作。器件支持点对点和DigiMesh组网，视距通信距离可达18公里，非常适合农业和能源系统等远距离应用。此外，XBee XR PRO射频模块提供完整的硬件和软件生态系统，包括开发套件和工具，覆盖从原型设计、部署到长期管理的完整物联网（IoT）生命周期。

特性

已获全面认证，可在免许可的900MHz频段使用
基于Silicon Labs EFR32微控制器的射频模块
设计包括SAW滤波器，可在噪声射频环境中实现最佳性能
256位AES加密，用于安全数据通信
SPI和UART接口

与Digi XBee SX PRO引脚兼容、无线兼容
DigiMesh网络拓扑结构，提供冗余和可靠性
通过Digi XBee Studio进行简单及高级配置，可加快上市时间
Digi XBee工具可简化任务，加快上市速度
符合 RoHS 要求

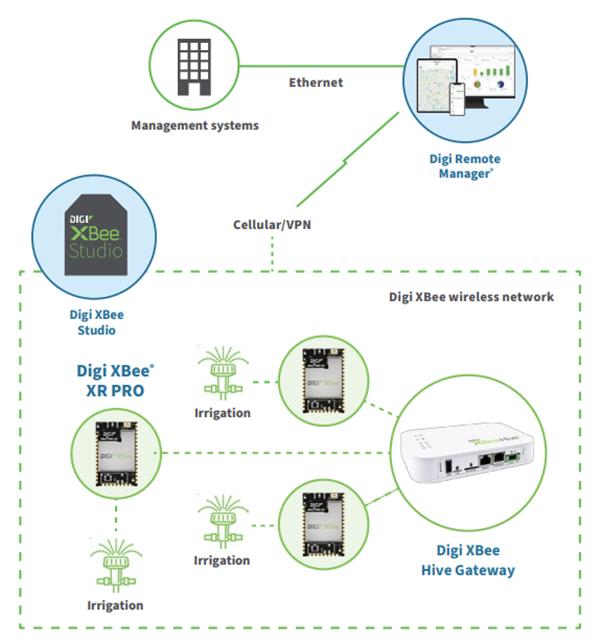

应用

农业系统
能源与公用事业
无线IoT网络

工业与远程监控
以太网/远程管理系统

规范

硬件
- 收发器：EFR32FG13P231F512，频率为40MHz
- 工作频段：902MHz至928MHz
- 表面贴装
- 天线选项：U.FL连接器、射频焊盘和片式天线
- 重量：3.0g（0.106oz）
- 尺寸：21.99mm x 34mm x 3.05mm（0.866" x 1.33" x 0.120"）
性能
- RF数据传输速率
  - 低数据速率：10kbps
  - 中等数据速率：110kbps
  - 高数据速率：250kbps
- UART数据速率：高达921.6kbps
- SPI数据速率：最高5Mbps
- 视距传输距离：最远11英里（18公里）
- 室内覆盖范围：300 m（1000 ft）
- ERP传输功率：最高30dBm
- 接收器灵敏度
  - 低数据速率：-113dBm
  - 中等数据速率：-108dBm
  - 高数据速率：-104dBm
- 接收阻塞（低于900MHz和高于930MHz）：>70dB
15路数字I/O
4路10位ADC输入

工作温度范围：-40 °C至+85 °C
网络拓扑结构
- 点对点/点对多点
- DigiMesh
- 兼容SX协议
256位AES加密安全
功
- 电源电压范围为2.1V_DC至3.6V_DC，典型值为3.3V_DC
- 发射电流
  - 900 mA（30 dBm 时）
  - 640 mA（27 dBm 时）
  - 330 mA（20 dBm 时）
- 接收电流：40 mA
- 休眠电流：2.5 µA
网络与安全
- 高斯频移键控调制
- 跳频技术（FHSS）
通用规格
- ISO 9000:2000认证标准
- 天线阻抗：50Ω
- 天线端口最大射频输入电平：6dBm
1年质保
