FTDI Chip USB高速FT233HP & FT4233HP评估模块

FTDI Chip USB高速FT233HP与FT4233HP评估模块是高速USB Type-C™转多用途UART/JTAG/SPI/I2C串行接口评估模块，具有两个Type-C USB PD端口。

FTDI Chip FT233HP与FT4233HP评估模块尺寸为138.5mm x 77mm，集成有一对Type-C供电端口。第一个端口既可作为灌（接收电源）电流，也可作为拉电流（提供电源），而第二个端口仅用作灌电流。该端口支持5V、9V、12V、15V和20V供电对象 (PDO) 配置文件——如USB供电规范3.0修订版所定义。该配置文件通过外部EEPROM存储器进行配置，其LED指示灯指示使用哪些PDO配置文件。

特性

  • 两个Type-C USB PD端口，
    • PD1是一个初始灌电流端口，支持电源角色互换和符合USB 2.0标准的USB数据
    • PD2，仅作为一个灌电流端口
  • 支持自供电和总线供电运行
  • 可配置跳线选项，用于启用/禁用直通电路或电压直流稳压器
  • 外部EEPROM，用于可配置选项
  • 支持使用板载I2C和GPIO引脚对供电政策进行外部控制
  • 可配置跳线选项，用于连接I2C
  • 每个GPIO引脚以及PWREN#、SUSPEND#信号与系统电源均有LED指示灯
  • 测试点，用于所有电源电压、内核电压、PD VBUS电压和CC电压

应用

  • 快速将USB集成到现有电子系统
  • 用于新系统上USB接口的原型设计平台
  • USB桥接器，带Type-C/PD3.0（充电器和设备）
  • 通过USB PD和/或Type-C端口提供高达60W电源应用
  • USB转多端口JTAG、SPI和I2C接口
  • USB转多端口异步串行接口

相关产品

FTDI Chip FT2232H-56Q & FT4232H-56Q Mini Modules

Evaluation and prototyping modules based on the FT2232H-56Q and FT4232H-56Q Hi-Speed USB ICs.

Learn More关于FTDI Chip FT2232H-56Q & FT4232H-56Q Mini Modules View Products与FTDI Chip FT2232H-56Q & FT4232H-56Q Mini Modules相关

其他资源

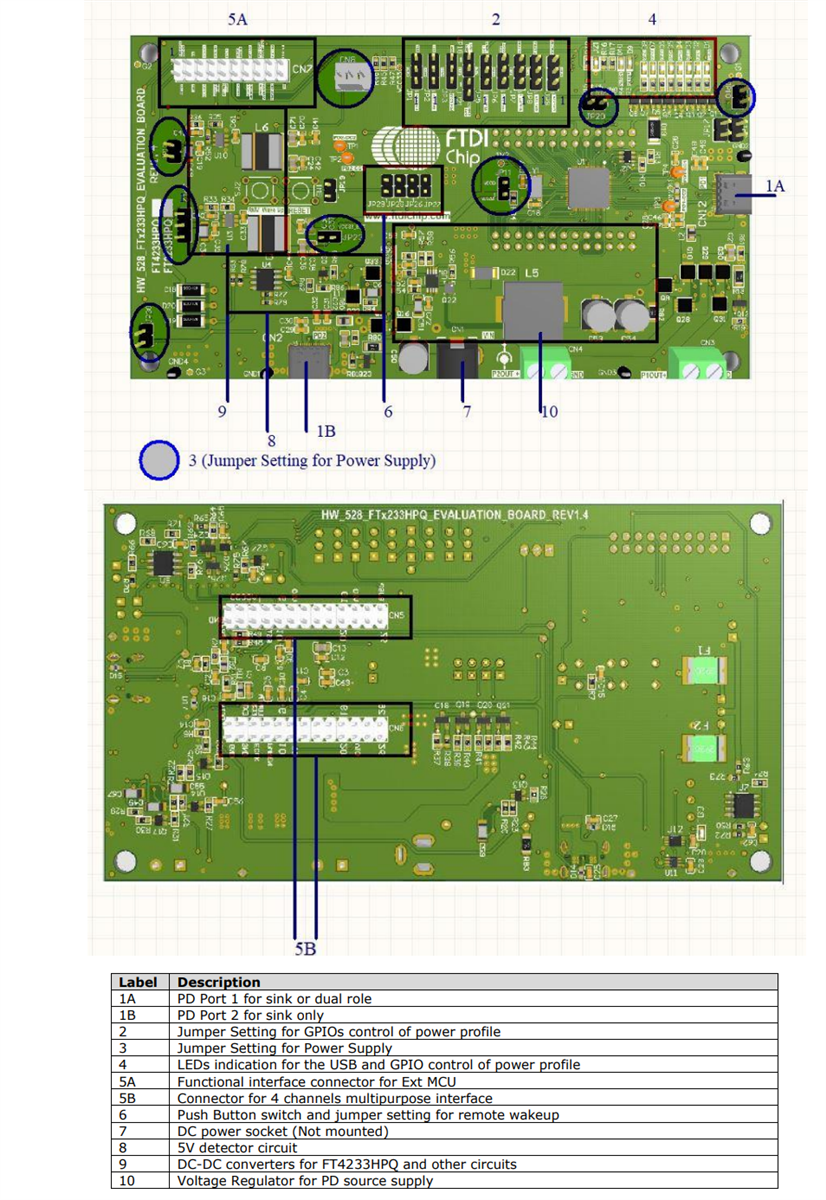

UMFT233HPEV电气详情
