Greenliant GLS85 NANDrive™ 嵌入式固态硬盘 (PATA, SATA, eMMC)Greenliant 获奖的 NANDrive™ 85 系列提供一系列球栅阵列(BGA)封装型固态硬盘(SSD)，适用于长寿命、节能型嵌入式应用。NANDrive 固态硬盘各系列（PATA, SATA, eMMC）各种容量的产品都具有相同的引脚分配，为客户提供了灵活性并简化了电路板设计。工业温度（-40 到 +85ºC)的 NANDrive 配备了每单元 2 比特（MLC）或每单元 1 比特（SLC）NAND，以满足客户对寿命、耐用性和性能的不同需求。Greenliant 基于 SLC NAND 的工业级 NANDrive 产品具有 10 倍于常见 MLC NAND 固态硬盘的寿命，并能符合大部分苛刻应用的要求。NANDrive 对需要小尺寸、可靠性、坚固性和低功耗的汽车和工业产品、医疗设备、网络系统和企业设备来说，是一种理想选择。
|
GLS85LD / GLS85LP PATA NANDrive™ 嵌入式固态硬盘获奖的嵌入式固态硬盘（SSD）系列在一个小的、多晶片封装中将 Greenliant 工业级 ATA 控制器与一个或多个 NAND 闪存裸片集成。对于需要更小、更高安全性和更可靠数据存储的高密度并行 NOR 闪存、CF 卡和 PATA HDD 设计来说，PATA NANDrive 是理想的替代产品。通过将该设备连接标准存储器总线，它还可无缝集成到不具备 ATA 接口的系统。各种容量的设备有着相同的 91 球栅尺寸和 1mm 的球栅间距，从而实现了后向兼容性。它们还适用于商用和工业温度环境。工业温度（-40 到 +85 摄氏度)的 PATA NANDrive 配备了每单元 2 比特（MLC）或每单元 1 比特（SLC）NAND，以满足客户对寿命、耐用性和性能的不同需求。Greenliant 基于 SLC NAND 的工业级 NANDrive 产品具有 10 倍于常见 MLC NAND 固态硬盘的寿命，并能符合大部分苛刻应用的要求。NANDrive 增强的特性和小尺寸为数据存储设计提供了超级的灵活性—而且无需额外的连接器。NANDrive 是需要安全、可靠、节能数据存储的嵌入式应用的理想选择。
特点
- 12mm x 24mm LBGA 或 14mm x 24mm BGA 91 球栅封装
- 工业标准 ATA/IDE 接口
- 主机接口：8 或 16 位访问
- 支持 PIO Mode-6
- 支持 Multi-Word DMA Mode-4
- 支持 Ultra DMA Mode-6
- 使未用电路进入休眠模式而无需主机干涉，从而降低了功耗
- 60 MB/s 的持续读取性能
- 35 MB/s 的持续写入性能
- 高级磨损平衡（Wear Leveling）延长了产品寿命
- 可配置算法支持全区和小组磨损平衡
- 嵌入式 flash 文件系统无需更改主机软件即可实现无缝的容量升级
- 电源中断数据保护
- 坏块管理
- 内建 ECC
- WP#/PD# 引脚通过固件配置以防止数据被覆盖
- 通过用户可选保护区和安全擦除/清除命令实现更高数据安全性
- SSD 寿命监控
- 512MB, 1GB, 2GB, 4GB, 8GB, 16GB, 32GB
- 球栅间距为 1mm ，从而可使用更低成本的 PCB
- 商用 (0°C 到 +70°C) 和工业级 (-40°C 到 +85°C) 温度环境
- 遵从 RoHS
|

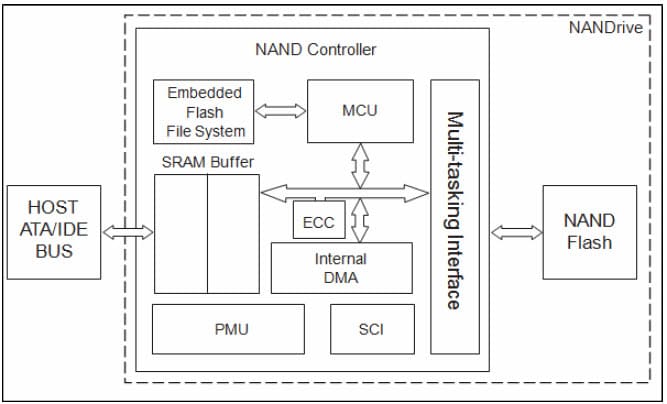

PATA 功能方框图
 |
GLS85LS SATA NANDrive™ 嵌入式固态硬盘SATA NANDrive™ 系列在一个小的、多晶片封装中将 Greenliant 工业级 ATA 控制器与一个或多个 NAND 闪存裸片集成。 这些产品在小尺寸、安全性、可靠性、坚固性、低功耗等方面超越了传统存储方法。SATA NANDrive 兼容最新一代芯片组，并适用于商业和工业级温度环境。SATA NANDrive 具有相同的引脚分配，采用 145 球栅 BGA、1mm 球栅间距封装，给客户提供了灵活性，同时简化了电路板设计。工业温度（-40 到 +85 摄氏度)的 SATA NANDrive 配备了每单元 2 比特（MLC）或每单元 1 比特（SLC）NAND，以满足客户对寿命、耐用性和性能的不同需求。Greenliant 基于 SLC NAND 的工业级 NANDrive 产品具有 10 倍于常见 MLC NAND 固态硬盘的寿命，并能符合大部分苛刻应用的要求。SATA NANDrive 适用于便携式和工业计算机、机顶盒、多功能打印机、POS 机终端、音视频记录器、医疗仪器和汽车资讯娱乐系统。
特点
- 14 x 24 x 1.95mm 145 球栅 BGA 封装
- 工业标准串行 ATA 接口
- SATA 1.5 Gbit/s 或 SATA 3.0 Gbit/s
- ATA/ATAPI-8 兼容
- 支持 48 位地址特性集
- 3.3V 和 1.2V 低功率电源
- 低至 360mW （典型值）的标准模式
- 休眠模式, 70mW (典型值)
- 120 MB/s 的持续读取性能
- 80 MB/s 的持续写入性能
- 高级全区式磨损平衡（Global Wear Leveling）延长了产品寿命
- 可配置的算法优化了磨损平衡和数据保持性能
- 嵌入式 flash 文件系统无需更改主机软件即可实现无缝的容量升级
- 电源中断数据保护
- 坏块管理
- 内建 ECC
- 通过用户可选保护区和安全擦除/清除命令实现更高数据安全性
- SSD 寿命监控
- 2GB, 4GB, 8GB, 16GB, 32GB, 64GB
- 球栅间距为 1mm，从而可使用更低成本的 PCB
- 商用 (0°C 到 +70°C) 和工业级 (-40°C 到 +85°C) 温度环境
- 遵从 RoHS
|

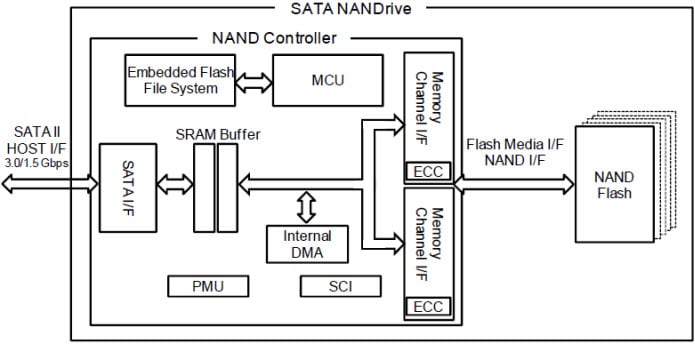

SATA 方框图
 |
GLS85VM eMMC NANDrive™ 嵌入式固态硬盘eMMC NANDrive™ 系列嵌入式固态硬盘(SSD)将 Greenliant 的工业级嵌入式多媒体卡(eMMC) NAND 控制器和 NAND 闪存裸片结合，在一个多晶片封装中实现了完全集成的 SSD。eMMC NANDrive 支持 JEDEC eMMC 4.4 标准，并向后兼容 4.3。工业温度（-40 到 +85 摄氏度)的 eMMC NANDrive 配备了每单元 2 比特（MLC）或每单元 1 比特（SLC）NAND，以满足客户对寿命、耐用性和性能的不同需求。Greenliant 基于 SLC NAND 的工业级 NANDrive 产品具有 10 倍于常见 MLC NAND 固态硬盘的寿命，并能符合大部分苛刻应用的要求。eMMC NANDrive 尺寸为 14mm x 18mm，采用了 100 球栅阵列封装，并有 1mm 球栅脚距以实现更长时间的可靠性。eMMC NANDrive 专门面向汽车、工业、网络等严苛环境，是车载资讯娱乐、路由器和交换机、单板计算机等应用的理想选择。
特点
- 工业标准 eMMC 接口
- 支持 JEDEC / eMMC 4.4 标准，符合 JESD84-A44
- 向后兼容 eMMC 4.3
- 60MB/s 的顺序读取性能
- 35MB/s 的顺序写入性能
- 时钟速度高达 52MHz
- 支持双倍数据率（DDR）模式
- 支持 eMMC 自动休眠模式，降低功耗
- 实现高级磨损平衡，延长了产品寿命
- 可配置算法支持全区和小组磨损平衡
- 嵌入式 flash 文件系统无需更改主机软件即可实现无缝的容量迁移
- 内建 ECC
- 坏块管理
- 对整个设备或设备特定分区，有永久、暂时和接通写保护选项
- 安全清除和 TRIM 命令保护敏感数据
- 专用引脚（WP#）为整个设备提供写保护
- 512MB, 1GB, 4GB, 8GB, 16GB, 32GB
- 100 球栅 LBGA / BGA 封装
- 1mm 球栅间距提高了长期可靠性
- 工业温度范围 (-40°C 到 +85°C)
- 遵从 RoHS
|
eMMC 功能方框图
 |
|
 |
发布日期: 2012-02-23
| 更新日期: 2023-09-26
