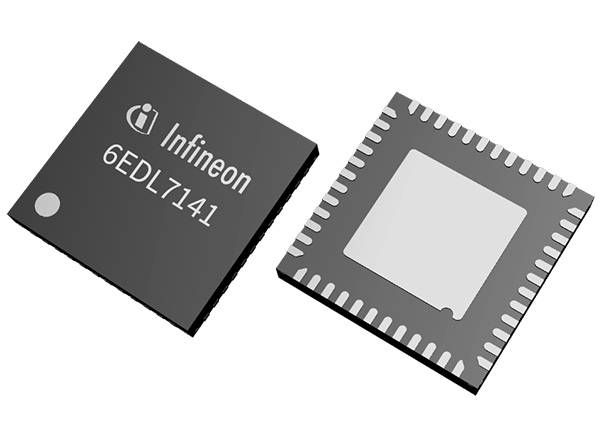

Infineon Technologies 6EDL7141栅极驱动器IC

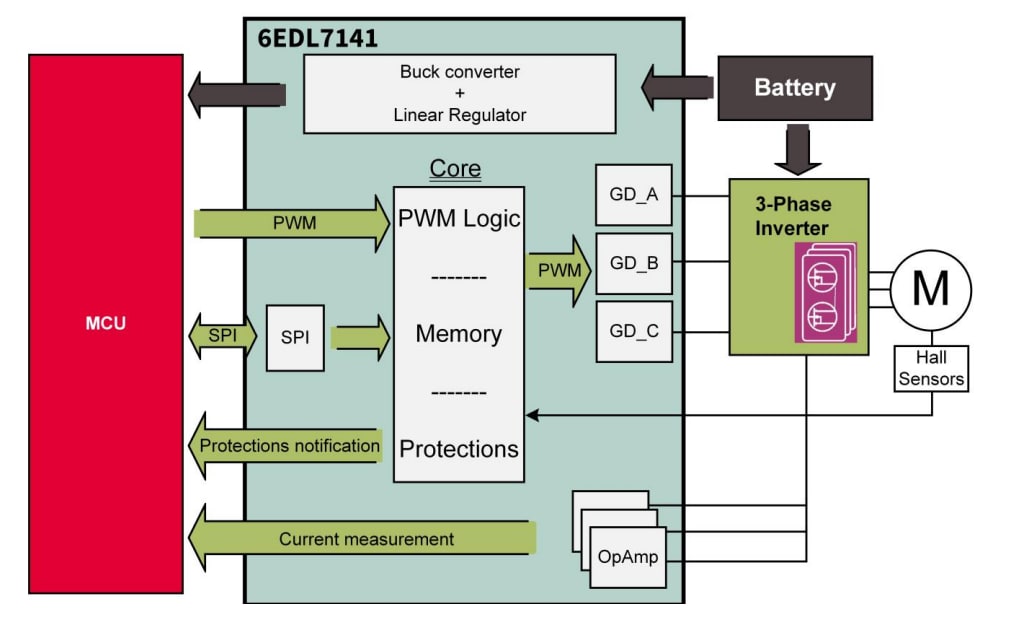

Infineon Technologies 6ED7141栅极驱动器IC设计用于三相BLDC或PMSM电机驱动应用。6EDL7141具有三个半桥驱动器，每个驱动器能够驱动高侧和低侧N沟道MOSFET。此外，该器件还具有可编程死区时间延迟，防止在正常工作模式下HS和LS开关之间发生电流击穿。

Infineon Technologies 6EDL7141栅极驱动器IC具有用于低侧和高侧栅极驱动器的独立电荷泵，支持100%占空比和低压电源运行。该栅极驱动器可编程为7V、10V、12V或15V电源。驱动信号的转换率通过细粒度编程设定，降低EMI辐射。

6EDL7141具有诸多保护特性，可在恶劣条件下（例如监测电源电压和系统参数）提高应用的稳健性。

集成SPI提供详细的故障报告和灵活的参数设置，例如电流检测放大器的增益、栅极驱动器的转换率控制、各种保护特性或栅极驱动器电压。

特性

三相智能栅极驱动器
- 工作电源电压：5.5V至60V（推荐工作条件）
- 峰值栅极驱动器电流：1.5A灌/1.5A拉
- 可编程驱动电压：7V、10V、12V、15V
- 独立可编程高侧/低侧转换率控制
- 独立可编程死区时间，用于开/关切换
- 使用高达200kHz的3PWM或6PWM输入进行控制
- 内置换向表，用于使用1PWM（带或不带霍尔传感器）
集成电源
- 高效同步降压转换器，具有可编程开关频率
- 提供栅极驱动器电荷泵、DVDD线性稳压器以及内部和外部元件
- 线性稳压器，具有300mA电流能力，适用于MCU和其他元件电源 (DVDD)
- 双电荷泵，用于为栅极驱动器供电，即使在低电源电压下
三个集成式电流检测放大器
- 可调增益和失调
- 可配置的低侧R_DSON检测
