Infineon Technologies EZ-PD™ CCG7D双端口USB-C PD +直流-直流控制器
Infineon Technologies EZ-PD ™ CCG7D双端口USB-C ™ PD +直流-直流控制器是一种高度集成的可编程解决方案，集成了降压-升压控制器。CCG7D符合USB Type-C和PD规范，设计用于多端口消费类充电应用。
Infineon CCG7D控制器具有4V至24V宽电压范围、40V容差输入电压范围，以及150kHz至600kHz可编程开关频率。CCG7D集成了VBUS NFET栅极驱动器、降压-升压NFET栅极驱动器、VCONN FET和高侧电流检测放大器(HSCSA)。
CCG7D控制器具有各种高级特性，例如动态负载共享、签名现场固件升级和优化的降压输入电压。
特性
- 在单个芯片上集成了2个USB-C PD控制器 + 2个直流-直流控制器
- USB-C PD v3.0充电协议，以及PPS、QC4+、QC4.0、Samsung AFC、Apple 2.4A以及BCv1.2
- 直流-直流控制器
- 可配置开关频率：150kHz至600kHz
- 宽输入电压范围：4V至24V（40V耐压）
- 用于低EMI的可编程扩频频率
- Arm® Cortex®-M0（带闪存）支持用户实现定制功能
- 集成了VBUS NFET栅极驱动器、降压-升压NFET栅极驱动器、VCONN FET和高侧电流检测放大器(HSCSA)
- OVP、UVP、SCP、OCP、OTP和VBUS-CC等保护特性
- 具有动态负载共享、签名现场固件升级和优化降压输入电压等高级特性，可实现更高效率
- 68引脚QFN封装，带可湿性侧翼(8mm x 8mm)
应用
- 点烟适配器(CLA)
- 多端口交流-直流充电器和适配器
其他资源
框图

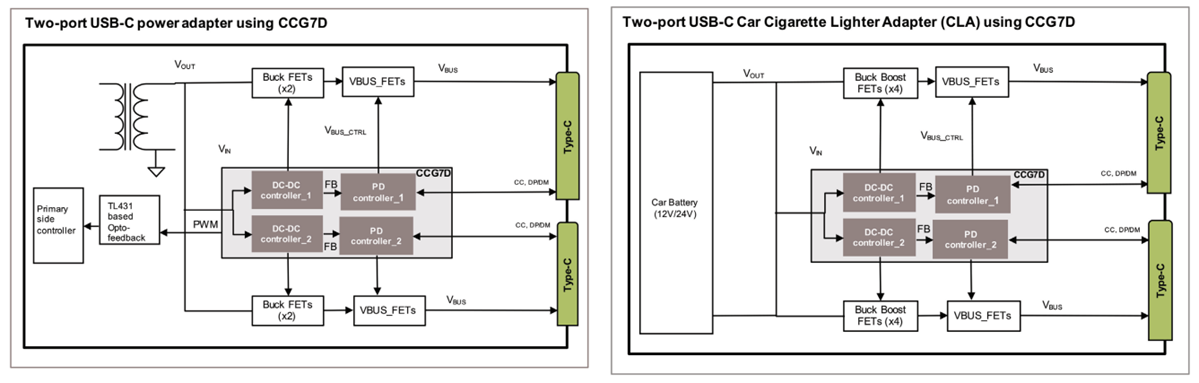

电路图
发布日期: 2022-11-16
| 更新日期: 2023-04-24
